Eliminator™ LaserScope — Panoramica della Guida Utente e Istruzioni d'Uso

Questo articolo riassume la guida utente per il Burris Eliminator LaserScope originale.

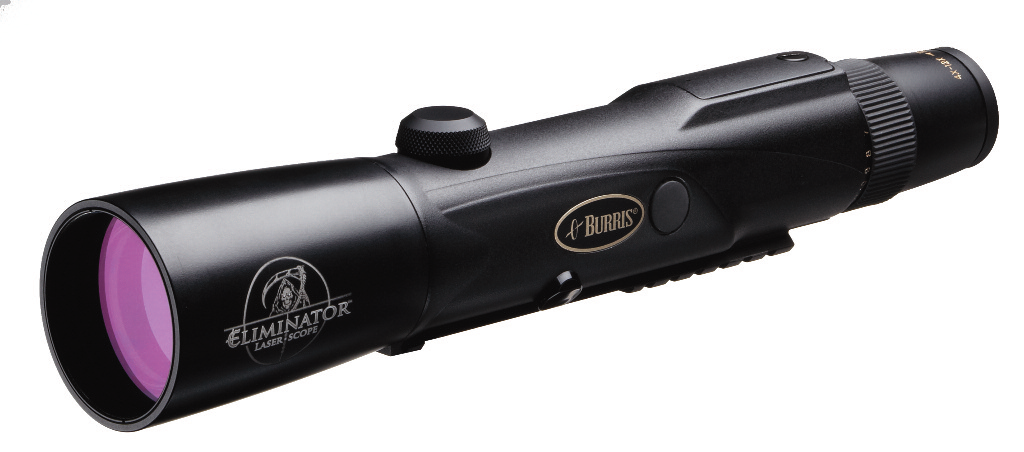

Il Burris Eliminator™ LaserScope (Articolo 200112) integra un cannocchiale di precisione, un telemetro laser e una compensazione automatica della caduta balistica in un unico sistema veloce e preciso. Con una sola pressione, l’Eliminator misura la distanza dal bersaglio, calcola la caduta e mostra il punto esatto di mira.

1. Montaggio dell’Eliminator



  1. Utilizzare una base stile Weaver o Picatinny. Per carabine a otturatore lungo con basi in due pezzi, la base anteriore deve essere una base di estensione reversibile installata verso il retro.

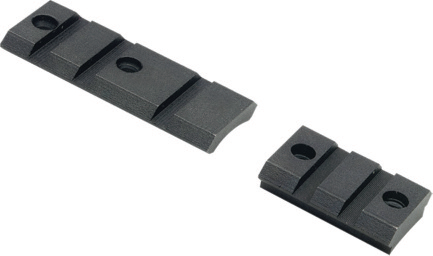

    Si consigliano le basi Burris XTB (Xtreme Tactical Bases).
  2. Pulire tutte le superfici di montaggio e i fori delle viti per rimuovere olio e grasso.
  3. Imbracciare il fucile normalmente e spostare l’ottica in avanti finché non si ottiene un campo visivo chiaro e completo.
  4. Inserire i bulloni di fissaggio negli slot della base che si desidera utilizzare. Posizionare l’Eliminator sui bulloni e muoverlo delicatamente finché non è ben posizionato.
  5. Assicurarsi che i dadi esagonali siano sul lato opposto rispetto a dove verrà montato il trasmettitore remoto.

  6. Spingere completamente l’ottica in avanti e serrare i dadi esagonali a 50–70 in-lbs







↑ Torna all’inizio

2. Messa a fuoco dell’oculare



Puntare verso una superficie luminosa (cielo o parete bianca) e ruotare l’anello di messa a fuoco dell’oculare facendo brevi controlli finché il reticolo non appare nitido.

↑ Torna all’inizio

3. Azzeramento



  1. Iniziare a 25 yard, sparare un colpo e regolare la deriva se necessario.
  2. Spostarsi alla distanza finale di azzeramento a 100. Regolare deriva ed elevazione secondo necessità.
  3. Riportare la ghiera della torretta su “0” senza ruotare la manopola interna.
  4. Reinstallare i cappucci delle torrette per proteggere il meccanismo.
  5. ↑ Torna all’inizio

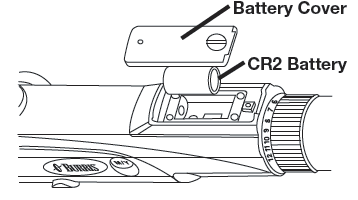

4. Installazione Batteria & Alimentazione

  • Batteria ottica: CR2
  • Batteria telecomando: CR2025

  • Durata approssimativa: ~5000 attivazioni (dipende dalla temperatura)

Premere l’interruttore principale per accendere. Il display mostrerà unità Y/M e stato batteria per 8 secondi.



↑ Torna all’inizio

5. Telemetria & Funzionamento



  • Premere l’interruttore principale o il pad remoto per misurare la distanza.
  • L’Eliminator calcola la distanza orizzontale, compensando per angoli in salita/discesa.
  • Un punto rosso si illumina sul reticolo per indicare il punto esatto di mira.

Se non è possibile ottenere una lettura, il display mostrerà tre barre lampeggianti.

Attivazione Remota

Montare il trasmettitore sull’astina o sulla campana dell’obiettivo, entro 50 cm e con linea visiva libera verso il ricevitore. Ogni attivazione estende la funzionalità remota per 1½ ore.

↑ Torna all’inizio

6. Programmazione dell’Eliminator (Impostazione Tabella Balistica)



L’Eliminator deve essere programmato in base alla tua cartuccia e distanza di azzeramento.

Usa il nostro strumento balistico o l’app Burris Connect per ottenere le informazioni di programmazione.

https://www.burrisoptics.com/it/ballistic-tools#main

https://www.burrisoptics.com/it/burris-connect

Video di Programmazione

Entrare in Modalità Setup

  1. Accendere l’ottica.

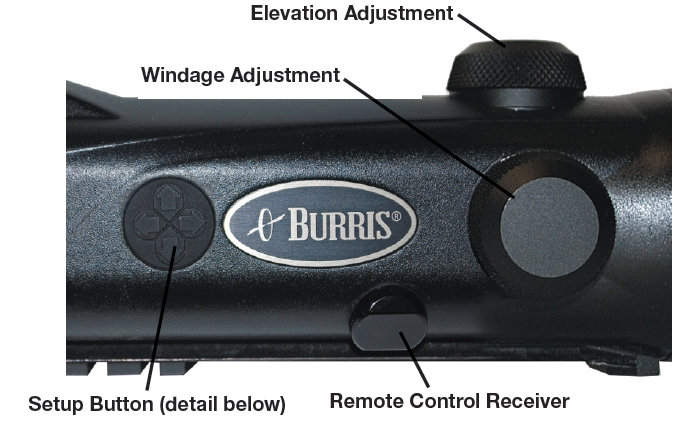

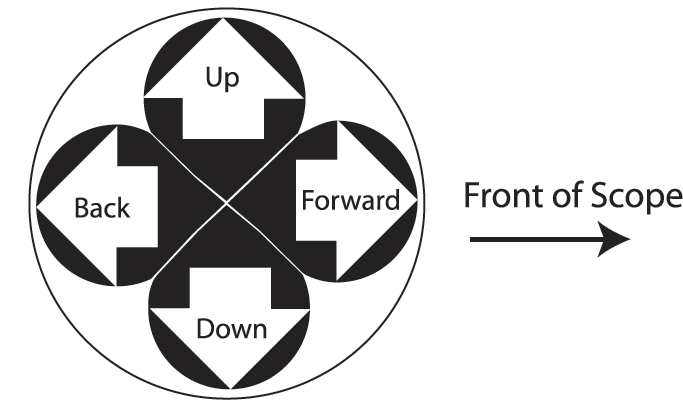

  2. Tenere premuti Freccia Avanti + Interruttore Principale per circa 6 secondi.
  3. Quando il display cambia, rilasciare entrambi i pulsanti.

Verrà visualizzata la versione del firmware, poi l’impostazione attuale Y/M e la Tabella Balistica (impostazione di fabbrica: Y145).



Passaggi per la Programmazione Balistica

  1. Scegliere Yard (Y) o Metri (M).



  2. Scegliere la distanza di azzeramento:
    • 1 = 100 yard/metri
    • 2 = 200 yard/metri
  3. Inserire il proprio Drop Number (caduta a 500 yard con azzeramento a 100).
    • Le tabelle balistiche vanno da 125–163 (azzeramento a 100 yd) e 225–263 (azzeramento a 200 yd).

Per uscire premere la Freccia Indietro.

L’Eliminator mantiene le impostazioni anche senza batteria.

↑ Torna all’inizio

7. Elementi Essenziali dell’Eliminator



  • La compensazione della traiettoria è calibrata solo per ingrandimento 12x.
  • Effettuare sempre la misurazione usando il reticolo centrale.
  • Il punto di mira illuminato rimane attivo per ~80 secondi.
  • Se non viene ottenuta una distanza, l’ottica attiva un Ballistic Plex a cinque punti basato sulla tabella memorizzata.
  • Se il comportamento sembra irregolare, sostituire la batteria.

↑ Torna all’inizio

8. Balistica, Altitudine & Regolazioni Fini



La maggior parte dei dati di caduta pubblicati si riferisce al livello del mare. All’aumentare dell’altitudine, la caduta del proiettile diminuisce leggermente.

Regola generale:
I proiettili cadono 1,3 cm in meno a 500 yard ogni 300 m di aumento di quota.

Per la massima precisione, verifica con prove di tiro reale a 500 yard e regola il numero della tabella balistica se necessario.

Consigliamo anche di utilizzare il nostro Strumento Balistico per affinare il valore di caduta per la tua ottica dopo aver cronometrato la tua munizione.

Dati di velocità precisi dalla tua arma specifica permettono allo strumento di generare il valore di caduta più accurato per la tua configurazione, migliorando le prestazioni a lunga distanza e la precisione dei colpi.

↑ Torna all’inizio

9. Considerazioni per Tiri a Lunga Distanza



Oltre i 500 yard, le variazioni del coefficiente balistico (BC) hanno un impatto maggiore. Per la massima precisione a lunga distanza:



↑ Torna all’inizio

10. Specifiche

Telemetria efficace:

  • Cervo: 50–550 yard
  • Bersagli riflettenti: 50–800 yard

Precisione della telemetria:

  • <100 yard: ±1 yard
  • 100–550 yard: ±2 yard
  • 550 yard: ±3 yard

Temperatura di esercizio: +14°F a +122°F
Temperatura di conservazione: –13°F a +158°F

↑ Torna all’inizio

11. Cura, Conservazione & Garanzia



  • Rimuovere la batteria per la conservazione a lungo termine.
  • Tenere i cappucci delle torrette ben serrati per evitare polvere e detriti.
  • Non smontare mai l’ottica.

Garanzia:

Richiedere un’autorizzazione al reso prima di restituire il prodotto.

↑ Torna all’inizio

12. Risoluzione dei Problemi



Sintomi e Cause Comuni

Impossibile azzerare / regolazione insufficiente:

  • Fori della base non allineati
  • Problemi di allineamento tra receiver e canna
  • Diametro del receiver fuori specifica
  • Base inclinata (consigliamo basi 0 MOA)

Scarsa precisione/raggruppamento:

  • Usura della canna o della camera di scoppio
  • Attacchi lenti
  • Problemi di bedding del calcio
  • Calcio deformato
  • Scatto del grilletto troppo pesante
  • Carabina nuova non ancora rodata.

Immagine sfocata:

  • Oggetto troppo vicino
  • Oculare da rifocalizzare

↑ Torna all'inizio
