BTS 35 V2

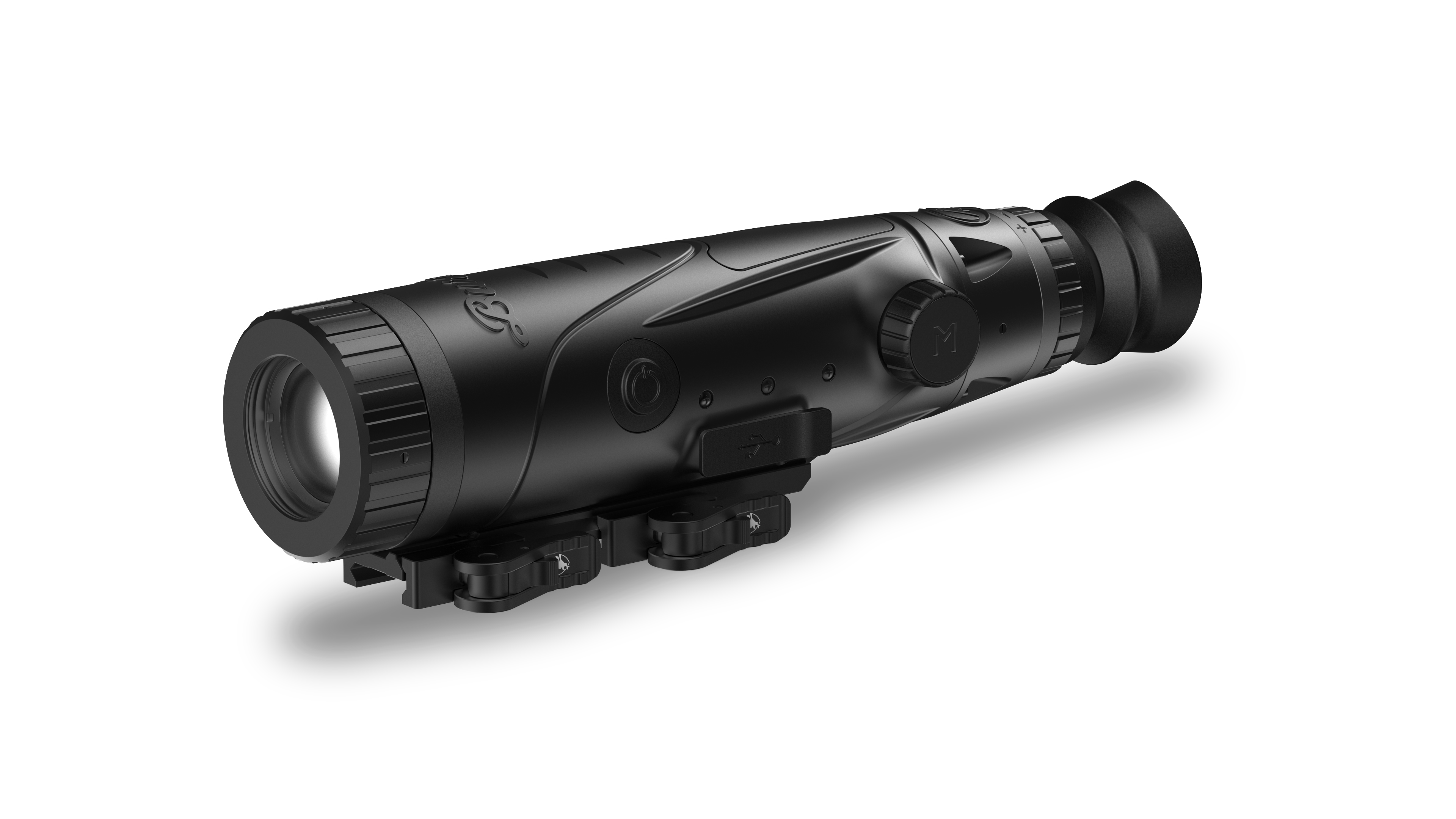

Burris® BTS35 v2 — Cannocchiale Termico

Sensore: 400×300 VOx · 12 µm  |  Frequenza di aggiornamento: 50 Hz  |  Ottica: 35 mm F/1.0 · 3.2–12.8× (zoom digitale fluido 1–4×)  |  Display: 1024×768 OLED

Nota tecnica — il “clic” dell’otturatore è normale: Quando l’unità esegue una calibrazione dell’otturatore, potresti sentire un leggero clic e vedere l’immagine bloccarsi per un attimo. È un comportamento previsto che mantiene l’immagine ottimizzata; non spaventa la selvaggina nell’uso tipico sul campo.

1) Componenti Elencati (Mappa del Prodotto)

N°	Componente	Funzione
1	Pulsante di accensione	Accensione/Spegnimento · Stand-by · Calibrazione manuale dell’otturatore.
2	Pulsante Menu / Manopola rotante	Premi per aprire/confermare; ruota per navigare; zoom quando il menu è chiuso.
3	Ghiera di messa a fuoco (obiettivo)	Messa a fuoco dell’immagine; messa a fuoco minima ~1 m.
4	Regolazione diottrica (oculare)	Nitidezza del display/reticolo per il tuo occhio.
5	Lente obiettivo (Germanio)	Ottica IR principale; tienila coperta quando non in uso.
6	Porta USB-C & LED di carica	Alimentazione/ricarica; video analogico tramite USB-C→RCA; LED rosso (in carica) → verde (carica completa).
7	Vano batteria rimovibile 18650	Sostituisci la cella senza spegnere l’unità (la cella interna mantiene acceso il dispositivo).
8	Attacco QD Picatinny (cantilever regolabile)	Montaggio; serraggio 30 in-lb; usa tutte e 3 le viti per forti rinculi.
9	Oculare	48 mm di estrazione pupillare; ~5,3 mm di pupilla d’uscita.

2) Modelli & Codici Articolo

Modello	Codice Articolo (SKU)
Cannocchiale Termico BTS35 v2	300602

3) Accessori Inclusi

Nella confezione

Attacco QD M1913 Picatinny · (1) batteria rimovibile 18650 · Caricabatterie · Cavo USB-C→USB-A · Cavo video analogico USB-C→RCA

4) Specifiche Principali

Specifica	Valore
Rivelatore / Passo / Gamma	VOx · 400×300 · 12 µm · 8–14 µm; NETD ≤50 mK
Ottica / Campo visivo	35 mm F/1.0 · 7,8° × 5,9° FOV
Zoom / Frequenza fotogrammi	Ottico 3,2× · Digitale 1–4× (fluido) · 50 Hz
Display	1024×768 OLED
Alimentazione	18650 interna + 18650 rimovibile; ≥5 ore a 25 °C
Interfacce	Alimentazione/ricarica USB-C & video analogico; BurrisConnect live-view (Wi-Fi)
Ambientale	IP67 · Funzionamento da +14 °F a +122 °F · rinculo 800 G/1 ms
Fisico	≤31,4 oz

5) Installazione & Utilizzo

Operazione	Come fare
Montaggio	Installa la base QD inclusa usando 2–3 viti (usa tutte e 3 per forti rinculi). Stringi a 30 in-lb (3,4 Nm). Posiziona nei fori della base per regolare l’estrazione pupillare.
Installazione batteria	Usa celle protette 18650 di 68–71 mm di lunghezza. Evita celle più corte/non protette. Sostituire la cella rimovibile non spegne l’unità.
Ricarica	Ricarica la batteria interna tramite USB-C (5V/2A). Il LED lampeggia rosso durante la carica; verde fisso a carica completa. Prima dell’uso: carica per ≥4 ore.
Accensione & Stand-by	Tieni premuto Power per spegnere; rilascia prima per Stand-by. Stand-by/Spegnimento automatico configurabile (5/10/15 min; 5/30/60 min).
Messa a fuoco & Diottria	Regola la diottria finché il testo del menu è nitido; usa la ghiera dell’obiettivo per la messa a fuoco del bersaglio (messa a fuoco minima ~1 m).
Wi-Fi / App	Attiva il Wi-Fi, connettiti alla rete BTS-XXXX, password 12345678, poi controlla/visualizza tramite BurrisConnect (iOS/Android).

6) Controlli Immagine

Controllo	Opzioni / Note
Palette colori	White-Hot · Black-Hot · Red-Hot (intensità 1–3) · Green-Hot · Blue-Hot
Modalità scena	Natura · Potenziata · Evidenzia
Hot Track	Il mirino segue il punto più caldo della scena (On/Off)
PIP (Picture-in-Picture)	Finestra 2×; posizionabile in alto a sinistra/centro/destra

7) Azzeramento & Profili

Funzione	Dettagli
Reticoli	10 stili; colore selezionabile dall’utente (rosso/verde/blu/nero/bianco/giallo); illuminazione opzionale del punto centrale o croce
Profili	Salva fino a 6 profili di reticolo/azzeramento; il ripristino di fabbrica cancella i profili
Procedura di azzeramento	Seleziona la distanza di azzeramento (es. 50 yd/m). Spara una rosata, misura lo scostamento, regola E/O nel menu, ripeti finché centrato
Telemetro stadiametrico	Coniglio (20 cm) · Coyote (52 cm) · Cinghiale (80 cm) · Cervo (100 cm); regola le stadie con la manopola rotante

8) Cura & Conservazione

• Conserva in luogo asciutto e ventilato; ricarica per ≥4 ore ogni 2 mesi durante la conservazione per mantenere la salute della batteria.
• Pulisci delicatamente la lente (soffiatore/pennello/penna per lenti; acqua o liquido per lenti per sporco ostinato). Evita solventi sulle superfici non ottiche.

9) Garanzia & Assistenza

Regione	Durata	Note
USA	3 anni limitata	Non smontare; contatta Burris per assistenza (RMA richiesto prima della spedizione)
Internazionale	2 anni limitata	Consulta il manuale / rivenditore locale per la procedura

---

Guida utente (PDF): Manuale utente BTS35 v2
