Four Xe

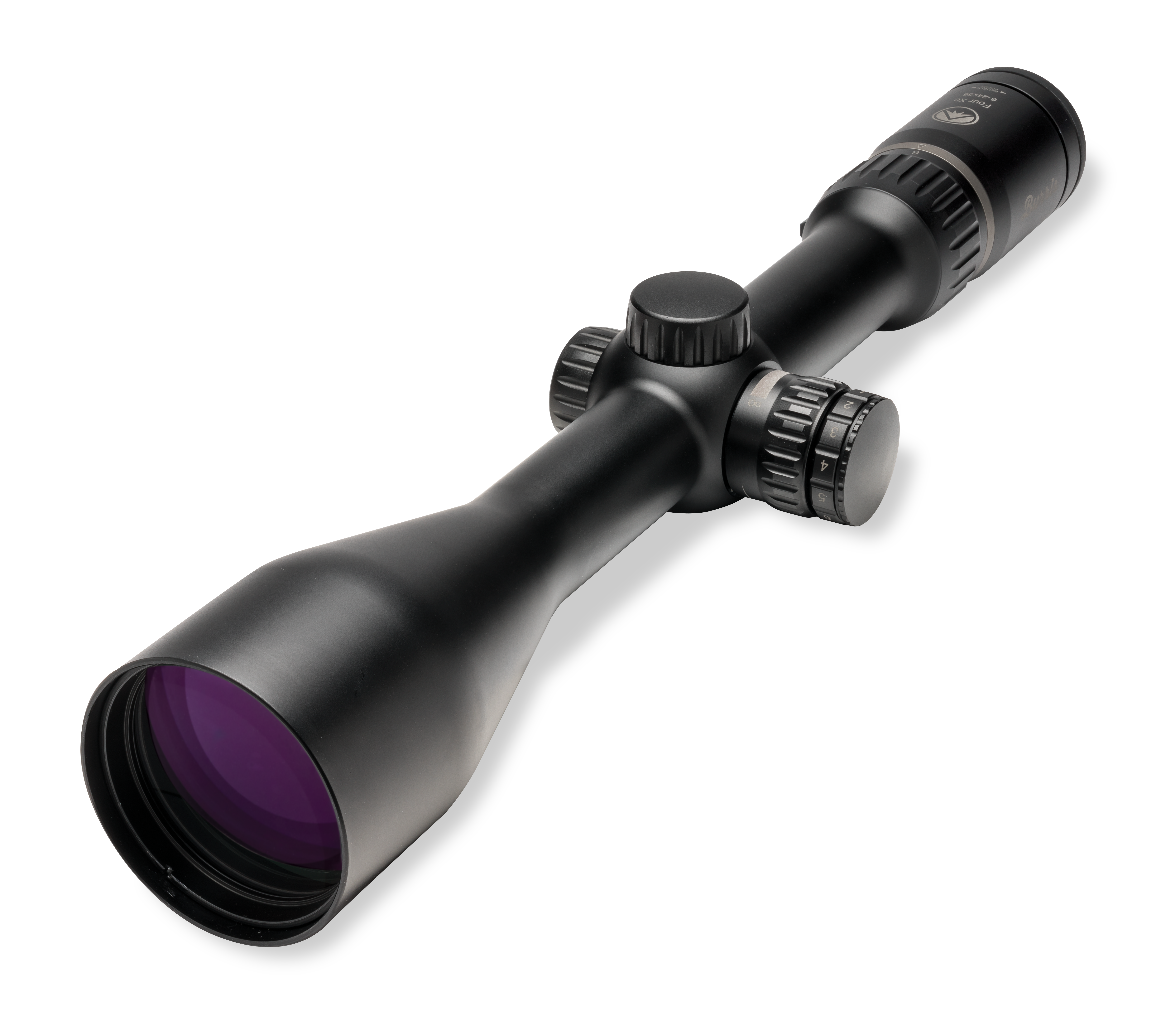

Burris Four Xe™ — Cannocchiali da puntamento

Modelli & Codici articolo:  1–4×24 (200502) |  2.5–10×50 (200503) |  3–12×56 (200504) |  6–24×56 (200505)

---

1) Componenti dettagliati (Mappa del prodotto)

#	Componente	Funzione
1	Oculare / Diottria	Mette a fuoco il reticolo in base al tuo occhio.
2	Ghiera di ingrandimento (Zoom)	Regola l’ingrandimento.
3	Manopola illuminazione	11 livelli con posizioni OFF tra le impostazioni.
4	Vano batteria (nella manopola illuminazione)	CR2032, lato “+” rivolto verso l’alto.
5	Torretta di elevazione	Regola l’impatto SU/GIÙ (il valore del click varia in base al modello).
6	Torretta deriva	Regola l’impatto SINISTRA/DESTRA.
7	Obiettivo	Lente principale di raccolta luce (varia per modello).

2) Utilizzo del cannocchiale (Messa a fuoco, Click, Illuminazione)

• Messa a fuoco dell’oculare: Guarda il cielo o una parete chiara e regola la diottria finché il reticolo non appare nitido e nero; non fissare mentre giri la ghiera per evitare che l’occhio si “auto-mettta a fuoco”.
• Click: Le torrette si regolano facilmente con le dita. Il valore del click dipende dal modello: 1–4× = 2 cm a 100 m; tutti gli altri = 1 cm a 100 m.
• Reset della torretta zero-stop (opzionale): Allenta le due viti di fissaggio sulla calotta della torretta, ruota la ghiera numerata su “0” (senza far scattare la torretta), poi riavvita.
• Illuminazione: 11 livelli con posizioni OFF tra le impostazioni; il livello più basso per poca luce, il più alto per il giorno. Batteria = CR2032; inserire con il “+” rivolto verso l’alto.

3) Montaggio & Cura

• Usa anelli/basi di qualità da 30 mm (es. Burris Zee/Signature). Tieni una leggera pressione in avanti mentre stringi per far aderire bene contro il riscontro del rinculo.
• Completamente impermeabile, antiurto, riempito di azoto; pulisci le lenti prima con soffiatore/pennello morbido, poi con carta o soluzione per lenti.

4) Opzioni reticolo (in base al modello)

Reticolo	Note
German 3P #4	Montanti spessi alle ore 3/6/9 con centro sottile; punto illuminato (11 livelli); rapido a 1×.
E3™ MOA	Trattini per tiri da 100 a 400 yd; punti vento per ~10 mph di vento laterale.
SCR™ MIL	Reticolo “competition tree” pulito; riferimenti precisi per stima e vento; centro illuminato su alcuni modelli.

5) Specifiche principali (per modello)

Specifica	1–4×24 (200502)	2.5–10×50 (200503)	3–12×56 (200504)	6–24×56 /Burris Four Xe 6-24x50 (200505)/(200506)
Tubo principale	30 mm	30 mm	30 mm	30 mm
Obiettivo	24 mm	50 mm	56 mm	56 mm / 50 mm
Reticoli	3P #4	3P #4	3P #4	E3™ / SCR MIL
Piano focale	Secondo	Secondo	Secondo	Secondo
Campo visivo @100 m (min→max)	43.5 → 10.2	16.6 → 4.0	14.0 → 3.4	5.7 → 1.6
Pupilla d’uscita (min→max)	12.3 → 6.3 mm	13.5 → 6.0 mm	13.8 → 5.7 mm	9.6 → 2.9 / 8.5 → 2.6 mm
Valore click	2 cm a 100 m	1 cm a 100 m	1 cm a 100 m	1 cm a 100 m
Escursione elevazione (totale)	70 MOA	60 MOA	60 MOA	25 MOA
Escursione deriva (totale)	70 MOA	60 MOA	60 MOA	25 MOA
Lunghezza	26.2 cm	34.8 cm	37.2 cm	38.3 cm

↑ Torna all’inizio

6) Garanzia

Garanzia 30 anni (materiali e lavorazione).

---

Guida utente (PDF): Four Xe Riflescopes — Guida utente
