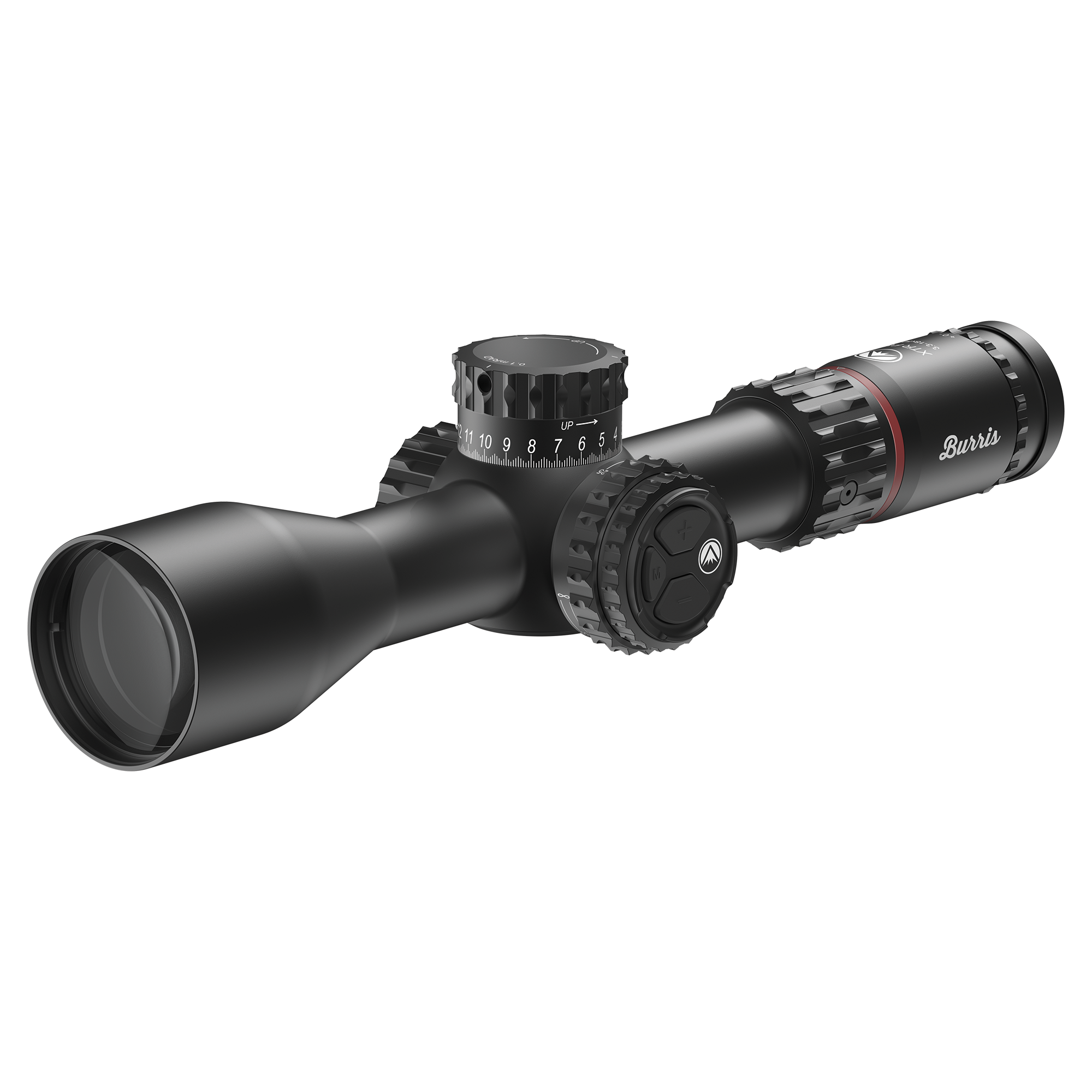

Burris XTR® PS — Cannocchiale di Precisione (KB)
Modelli e codici articolo: 3.3–18×50 mm (Articolo 201220) | 5.5–30×56 mm (Articolo 201230)
Note Tecniche:
- Non usare batterie ricaricabili CR123 (16340). Il cannocchiale non è progettato per queste batterie e potrebbe danneggiarsi.
- Il livello è importante. Per ottenere le migliori prestazioni a lunga distanza, livella l’ottica sul fucile entro ≤ 0,5° di inclinazione prima di azzerare.
- Compensazione dell’angolo: Se il tuo telemetro applica già la compensazione dell’angolo, disattiva la Compensazione Angolare dell’XTR PS per evitare una doppia correzione.
- Livella digitale: Se necessario, ricalibra la livella a schermo tramite l’app dopo aver livellato fisicamente fucile e ottica.
L’XTR PS è impostato in fabbrica con un offset interno di elevazione di 20 MOA. Per accedere all’intera gamma di regolazione dell’elevazione, consigliamo di abbinare l’XTR PS a una base per ottica da 20 MOA. Usare una base piatta (0 MOA) ridurrà la corsa disponibile in elevazione e potrebbe limitare la regolazione a lunga distanza.
1) Contenuto della confezione
- Cannocchiale XTR PS
- Batteria CR123
- Coprilenti flip-up & parasole
- Chiave a brugola
- Torretta deriva scoperta (opzione sostituibile)
- Guida utente & panno per lenti
2) Componenti dettagliati (Mappa del prodotto)
| N° | Componente | Funzione |
|---|---|---|
| 1 | Oculare / Ghiera diottrica | Mette a fuoco il reticolo in base al tuo occhio (metodo rapido). |
| 2 | Ghiera di ingrandimento | Controllo dello zoom per FOV e dettaglio. |
| 3 | Parallasse laterale / Fuoco | Mette a fuoco/allinea il piano dell’immagine al reticolo (elimina la parallasse). |
| 4 | Torretta elevazione PĒK | Torretta meccanica ad alta velocità senza scatti con lettura digitale della posizione (≈1/30 MIL di risoluzione, ≤19 MIL/giro). |
| 5 | Zero-Turn Stop | Ritorno rapido al punto di taratura; da impostare dopo l’azzeramento. |
| 6 | Torretta deriva (coperta) | Graduazioni 0,1 MIL; rotazione limitata (±4,6 MIL). Include opzione torretta scoperta. |
| 7 | Campana/lente obiettivo | Lente principale di raccolta luce (50 mm o 56 mm). |
3) Montaggio (anelli da 34 mm)
| Argomento | Indicazioni |
|---|---|
| Tipo di anelli/base | Usa anelli di qualità 34 mm (es. Burris Signature XTR) su basi di qualità (es. Xtreme Tactical). |
| Livellamento | Livella l’ottica sul fucile entro ≤ 0,5° di inclinazione prima di azzerare (fondamentale per il tiro a lunga distanza). |
| Impostazione parallasse | Imposta la parallasse vicino alla distanza del bersaglio (3.3–18×: 25 yds→∞; 5.5–30×: 20 yds→∞), poi regola finemente. |
| Coppia di serraggio | Serraggio anelli/basi secondo le specifiche del produttore; ricontrolla dopo la prima sessione al poligono. |
4) Batteria & Alimentazione
- Tipo: 1× CR123A (alimenta HUD, reticolo, Bluetooth).
- Installazione: Rispetta la polarità indicata all’interno del vano; tieni il tappo orientato correttamente durante il serraggio.
- Conservazione: Per uno stoccaggio di 1 mese, rimuovi la batteria (le impostazioni vengono mantenute).
- Compatibilità: Non usare celle ricaricabili 16340.
5) Azzeramento & Torrette (Meccaniche + Digitali)
| Controllo | Funzionamento |
|---|---|
| Elevazione (PĒK) | Torretta meccanica senza scatti con marcature laser da 0,1 MIL; sensore digitale interno con risoluzione ≈1/30 MIL. Fino a 19 MIL per giro. |
| Zero-Turn Stop | Dopo la taratura, allenta le tre viti di fissaggio, ruota su “0” (fino al finecorsa), poi stringi bene (senza esagerare). |
| Deriva | Coperta di fabbrica; torretta scoperta inclusa. Corsa limitata ±4,6 MIL dal punto zero. In senso orario = SINISTRA; antiorario = DESTRA. Graduazioni 0,1 MIL. |
| Zero Digitale (HUD) | Con la torretta meccanica su “0”, usa l’app/menu per azzerare la lettura digitale dell’elevazione in modo che coincidano. |
6) HUD & Menu (Cosa vedi)
- Display principale: Elevazione impostata visualizzata in yard, metri o MIL (selezionabile nell’app).
- Strumenti vento: Imposta velocità/direzione del vento con tenute precise in base alla distanza.
- Livella digitale: Scegli tra stile bolla/sfera; sensibilità regolabile.
- Densità altimetrica (DA): Tabella di selezione rapida (da −5.000 a 16.000 ft in passi da 1.000 ft; intervallo regolabile nell’app).
- Compensazione angolare: Distanza linea di mira nell’HUD; applica la correzione angolare se attivata.
- Indicatore batteria & timer gara: Stato a schermo e timer con conto alla rovescia (tasto M: avvia/pausa/azzera).
7) Connessione App & Balistica (BurrisConnect)
- Tieni premuto M per 2 s per aprire il menu → seleziona APP CONNECT.
- Nell’app, abbina l’ottica, poi crea il tuo profilo Fucile + Balistica (munizioni, MV, BC, DA, temperatura, zero).
- Carica profilo → L’HUD mostra PAIRED-UPDATING.
- Con la torretta meccanica su “0”, tocca Azzeramento torretta elevazione nell’app.
- Ricarica ogni volta che cambi i dati balistici; la schermata APP CONNECT mostra il nome della tabella attiva.
8) Specifiche — Riepilogo rapido
| Specifica | 3.3–18×50 (Articolo 201220) | 5.5–30×56 (Articolo 201230) |
|---|---|---|
| Ingrandimento | 3.3–18× | 5.5–30× |
| Tubo | 34 mm | 34 mm |
| Obiettivo | 50 mm | 56 mm |
| Campo visivo @ 100 yd (basso) | 36 ft | 21,5 ft |
| Campo visivo @ 100 yd (alto) | 6,7 ft | 4,2 ft |
| Pupilla d’uscita (basso) | 90 mm | 85 mm |
| Pupilla d’uscita (alto) | 88 mm | 95 mm |
| Escursione elevazione (totale) | 35 MIL | 26 MIL |
| Elevazione per rotazione (max) | Fino a 19 MIL/giro | Fino a 19 MIL/giro |
| Escursione deriva (totale) | 15 MIL (grad. 0,1 MIL) | 15 MIL (grad. 0,1 MIL) |
| Gamma parallasse | 25 yd → ∞ | 20 yd → ∞ |
| Reticolo | SCR 2 MIL, illuminazione rossa/verde | SCR 2 MIL, illuminazione rossa/verde |
| Piano del reticolo | Primo piano focale | Primo piano focale |
| Lunghezza | 13,3″ | 15,4″ |
| Peso | 35,2 oz | 37,5 oz |
| Grado di protezione | IPX7 | IPX7 |
| Temperatura di esercizio | −20 °F a +140 °F | −20 °F a +140 °F |
| Temperatura di stoccaggio | −40 °F a +160 °F | −40 °F a +160 °F |
9) Sottensioni del reticolo (SCR 2 MIL)
Reticolo MIL a struttura ad albero con centro sottile e griglia graduata per vento/tenuta per tracciamento e stima. Consulta i diagrammi del manuale per la tabella completa delle sottensioni.
10) Risoluzione rapida dei problemi
- Disallineamento zero digitale: Ripeti la procedura Zero Manopola Elevazione (HUD/app) con la manopola meccanica su “0”.
- Balistica imprecisa a distanza: Usa la funzione “truing” dell’app (regola MV/BC) e ricarica il profilo.
- Regolazione insufficiente: Controlla l’allineamento tra azione/canna; valuta anelli Signature con inserti Pos-Align.
- Immagine/reticolo sfocato: Verifica la regolazione diottrica e della parallasse; assicurati che la distanza del bersaglio corrisponda all’impostazione della parallasse.
Prodotti supportati: Cannocchiale Burris XTR PS — Articolo 201220 e Articolo 201230.
Guida utente (PDF): Guida utente XTR PS — INST-9201 (REV1)
