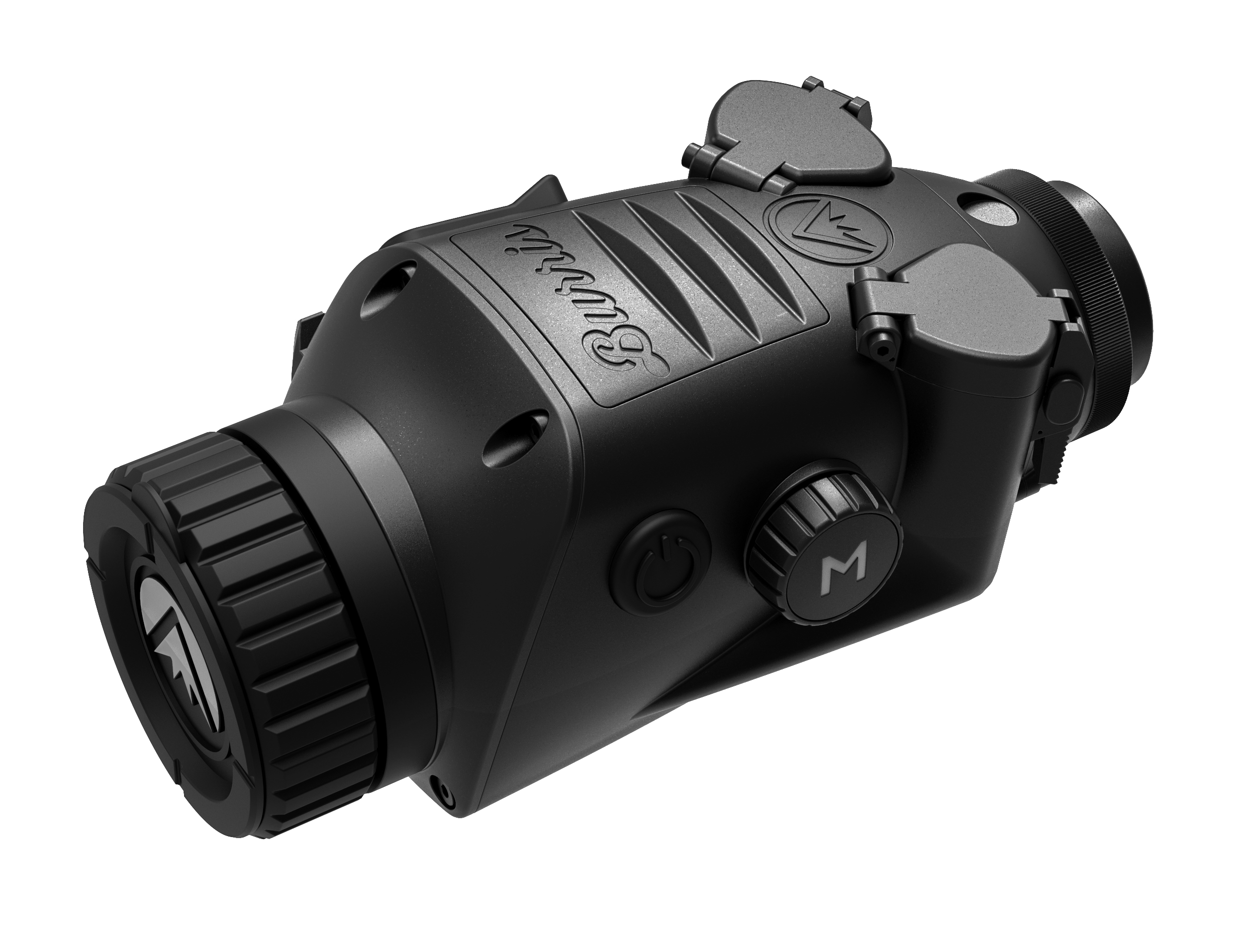

Burris BTC35 v2 — Clip-On Termico

Modello/SKU: BTC35 v2 — Codice articolo: 300622 — Prezzo consigliato: $3,000

---

Nota tecnica — Rumore di “click”: A volte potresti sentire un leggero click dal dispositivo termico. Si tratta dell’otturatore interno che esegue un refresh (NUC) per mantenere la qualità dell’immagine. È un funzionamento normale e testato sul campo durante la caccia— gli animali non lo sentono.

1) Numeri articolo & Componenti fisici

Codice	Componente	Funzione
1	Vani batteria (x2)	Sostituzione rapida 16340; aprendo entrambi i vani il dispositivo si spegne.
2	Pulsante Menu & Manopola rotante	Premi “M” per aprire/confermare; ruota per navigare. Fuori dal menu: zoom digitale.
3	Ghiera di messa a fuoco	Messa a fuoco manuale dell’obiettivo; messa a fuoco minima ~60 cm.
4	Pulsante di accensione	Tieni premuto per spegnere (barra di avanzamento); rilascia prima per Stand-by.
5	Oculare	Diottria fissa; usa la diottria del tuo cannocchiale diurno per mettere a fuoco l’occhio.
6	Porta USB-C	Alimentazione e video esterni; uscita analogica USB-C→RCA; BurrisConnect.
7	Slitta accessori M1913	Interfaccia accessori sul lato del dispositivo.

2) Specifiche principali

Categoria	Dettaglio
Sensore	VOx 400×300, 12 µm, 50 Hz; NETD ≤50 mK @ F1 (25 °C); 8–14 µm
Ottica	35 mm F1.0; FOV 7.8° × 5.9°; Ottico 3.2×; Digitale 1×/2×/4×
Display	OLED 1024×768; eye relief ≥10 mm; pupilla d’uscita ≥18 mm
Alimentazione	Due batterie ricaricabili 16340 (RCR123); ≥2 ore @ 25 °C
Interfacce	Alimentazione/video USB-C; streaming live BurrisConnect; video analogico USB-C→RCA
Montaggio	Oculare filettato M33.5×0.75 (Smartclip); 1/4-20 per attacco rapido M1913
Ambiente	IP67; −20 °C a 50 °C; rinculo 800 G/1 ms
Dimensioni/Peso	15×7,4×6,4 cm; ≤460 g

3) Accessori inclusi

• Cavo USB-C → USB-A (alimentazione/dati)
• Cavo USB-C → RCA (uscita video analogica)

4) Come misurare per uno Smartclip

1. Rimuovi i copriobiettivo/paraluce dal campana obiettivo del tuo cannocchiale diurno.
2. Usa un calibro per misurare il diametro esterno (OD) sulla parte anteriore della campana obiettivo.
3. Scegli lo Smartclip della misura (mm) uguale al diametro esterno rilevato.
4. Avvita l’adattatore sul BTC (M33.5×0.75), aggancia al cannocchiale e blocca la leva a camma.

Codice	Misura Smartclip (OD)	Note
626630	30 mm	—
626631	34 mm	—
626634	49 mm	—
626638	53 mm	—
626639	56 mm (U.S.E.)	Ultra Slim Edition
626640	57 mm (U.S.E.)	Ultra Slim Edition
626641	58 mm (U.S.E.)	Ultra Slim Edition
626642	59 mm	—
626643	62 mm (U.S.E.)	Ultra Slim Edition
626645	63,5 mm	—

Slitta / Attacco QD (Alternativa)

Codice	Descrizione
626607	Attacco Clip-On Termico (attacco rapido su slitta; due altezze anelli)

5) Alimentazione & Batterie

• Due batterie ricaricabili 16340 (RCR123); supporta sostituzione rapida (apri un vano alla volta).
• Le CR123A 3V funzionano ma non sono consigliate (autonomia ridotta, soprattutto al freddo).
• L’alimentazione esterna USB-C prolunga l’autonomia (non ricarica le batterie durante l’uso). USB-C→RCA fornisce uscita video analogica.
• Stato batteria: due indicatori SoC nella ruota del menu (batteria sinistra & destra).

6) Funzionamento & Menu

• Messa a fuoco & Zoom: Metti a fuoco con la ghiera dell’obiettivo; min ~60 cm. Ruota la manopola per zoom digitale 1×/2×/4×.
• Accensione: Tieni premuto per spegnere (barra); rilascia prima per Stand-by. Stand-by automatico: Off / 15 / 30 / 60 min. Spegnimento automatico: Off / 15 / 30 / 60 min.
• Palette: White/Black Hot, Red Hot (1/2/3), Green Hot, Blue Hot.
• Modalità scena & regolazioni: Natura, Potenziata, Evidenzia; Miglioramento immagine, Contrasto, Intensità termica, Hot Track.
• Generale: Luminosità schermo; Picture-in-Picture (finestra 2×: UL/UM/UR); Unità (yd/m); lingue (EN, ES, IT, FR, DE, RU, FI, SV, DA, PL).

7) Wi-Fi & BurrisConnect

• SSID Wi-Fi “BTC-XXXX”, password “12345678”. Attiva dal menu, connettiti dal telefono, poi apri BurrisConnect.
• Usa l’app per live view, controllo remoto, foto/video e regolazione remota di palette/scena/luminosità.

8) Posizioni schermo & Regolazione schermo (Azzeramento)

• Posizioni schermo: Salva fino a 3 preset per mantenere l’azzeramento su diversi set-up.
• Regolazione schermo (procedura di azzeramento): Assicurati che il tuo cannocchiale diurno sia azzerato → monta il BTC (Smartclip o 626607 QD) → MENU → Regolazione schermo → allinea X con il reticolo del cannocchiale → allinea Y → spara un colpo alla distanza di azzeramento → Freeze → sposta X/Y sul punto d’impatto → Esci & Salva. (Click ottimizzati per pixel: ~0,6 MOA / 0,18 MIL ≈ 1,75 cm @ 100 m)

9) Cura

• Proteggi la lente in germanio; pulisci solo se necessario con soffiatore/pennello/penna per lenti o liquido per lenti. Evita solventi e sfregamenti energici.
• Conserva in luogo asciutto/ventilato quando non in uso.

---
