Burris BTC35 v3 — Clip-On Termico
Modello/SKU: BTC35 v3 — Codice articolo: 300623 — Prezzo consigliato: $3,000
Nota tecnica — Rumore di “click”: A volte potresti sentire un leggero
click dal dispositivo termico. Si tratta dell’otturatore interno
che esegue un refresh (NUC) per mantenere la qualità dell’immagine. È un funzionamento normale
e testato sul campo durante la caccia—
gli animali non lo sentono.

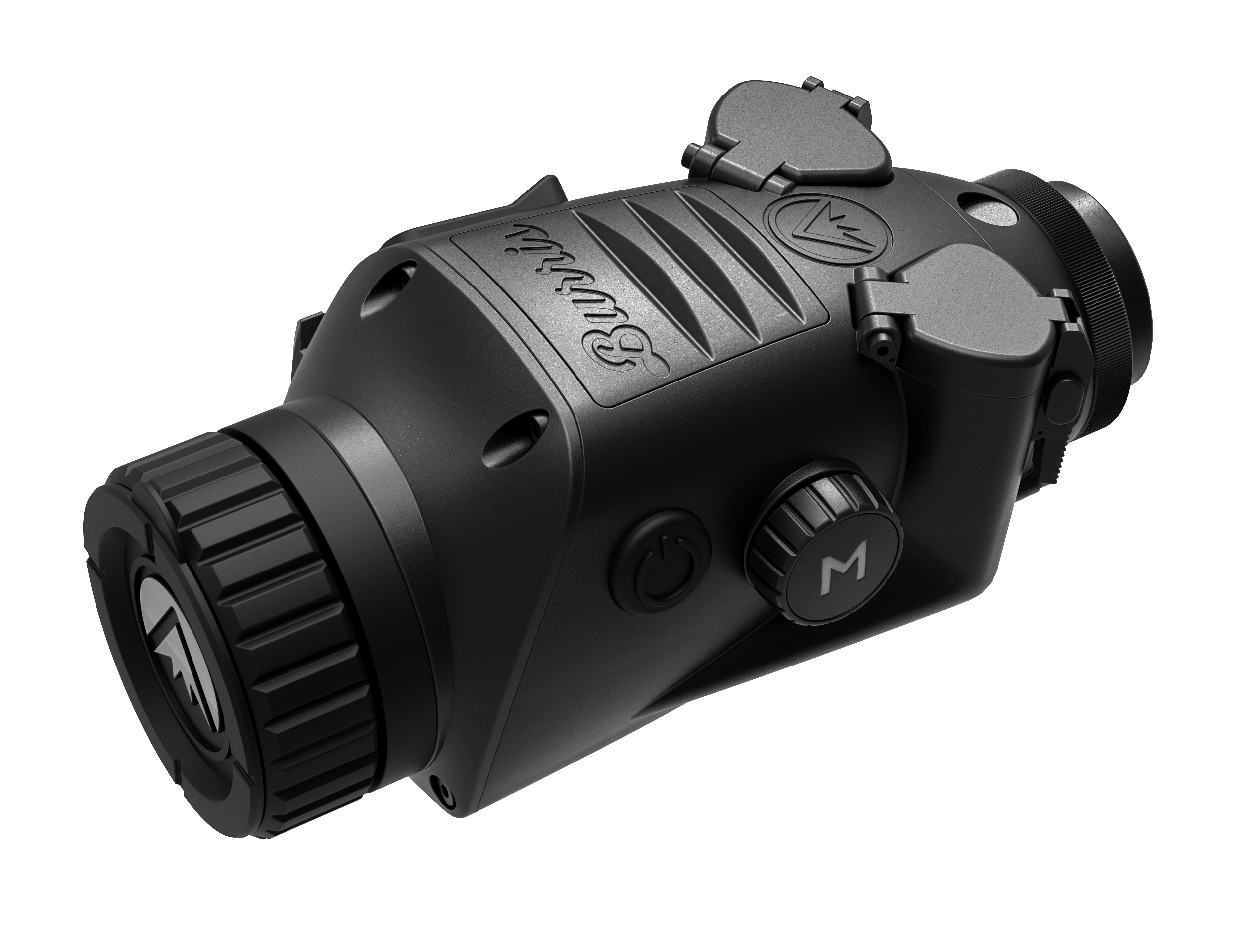

1) Numeri articolo & Componenti fisici
| Codice | Componente | Funzione |
|---|---|---|
| 1 | Vani batteria (x2) | Supporta batterie 16340 a caldo; aprendo entrambi i vani si spegne il dispositivo. |
| 2 | Pulsante Menu & Manopola rotante | Premi “M” per aprire/confermare; ruota per navigare. Fuori dal menu: zoom digitale. |
| 3 | Ghiera di messa a fuoco | Messa a fuoco manuale dell’obiettivo; messa a fuoco minima ~60 cm. |
| 4 | Pulsante di accensione | Tieni premuto per spegnere (barra di avanzamento); rilascia prima per Stand-by. |
| 5 | Oculare | Diottria fissa; usa la diottria del tuo cannocchiale diurno per mettere a fuoco l’occhio. |
| 6 | Porta USB-C | Alimentazione e video esterni; uscita analogica USB-C→RCA; BurrisConnect. |
| 7 | Slitta accessori M1913 | Interfaccia accessori sul lato dell’unità. |
2) Specifiche principali
| Categoria | Dettaglio |
|---|---|
| Sensore | VOx 400×300, 12 µm, 50 Hz; NETD ≤35 mK @ F1 (25 °C); 8–14 µm |
| Ottica | 35 mm F1.0; FOV 7.8° × 5.9°; Ottico 3.2×; Digitale 1×/2×/4× |
| Display | OLED 1024×768; eye relief ≥10 mm; pupilla d’uscita ≥18 mm |
| Alimentazione | Due batterie ricaricabili 16340 (RCR123); ≥2 ore a 25 °C |
| Interfacce | Alimentazione/video USB-C; streaming live BurrisConnect; video analogico USB-C→RCA |
| Montaggio | Oculare filettato M33.5×0.75 (Smartclip); 1/4-20 per montaggio rapido M1913 |
| Ambiente | IP67; −20 °C a 50 °C; resistenza al rinculo 800 G/1 ms |
| Dimensioni/Peso | 15 × 7,4 × 6,4 cm; ≤460 g |
3) Come scegliere lo Smartclip
- Rimuovi i copriobiettivo/paraluce dal campana obiettivo del tuo cannocchiale diurno.
- Usa un calibro per misurare il diametro esterno (OD) sulla parte anteriore della campana obiettivo.
- Scegli lo Smartclip della misura (mm) uguale al diametro esterno rilevato.
- Avvita l’adattatore sul BTC (M33.5×0.75), aggancia al cannocchiale e blocca la leva a camma.
| Codice | Misura Smartclip (OD) | Note |
|---|---|---|
| 626630 | 30 mm | — |
| 626631 | 34 mm | — |
| 626634 | 49 mm | — |
| 626638 | 53 mm | — |
| 626639 | 56 mm (U.S.E.) | Ultra Slim Edition |
| 626640 | 57 mm (U.S.E.) | Ultra Slim Edition |
| 626641 | 58 mm (U.S.E.) | Ultra Slim Edition |
| 626642 | 59 mm | — |
| 626643 | 62 mm (U.S.E.) | Ultra Slim Edition |
| 626645 | 63,5 mm | — |
Slitta / Montaggio QD (Alternativa)
| Codice | Descrizione |
|---|---|
| 626607 | Supporto Clip-On Termico (montaggio su slitta QD; due altezze anelli) |
4) Alimentazione & Batterie
- Due batterie ricaricabili 16340 (RCR123); supporto hot-swap (apri un vano alla volta).
- Le CR123A 3V funzionano ma non sono consigliate (autonomia ridotta, soprattutto al freddo).
- L’alimentazione esterna USB-C prolunga l’autonomia (non ricarica le batterie durante l’uso). USB-C→RCA fornisce uscita video analogica.
5) Funzionamento & Menu
- Messa a fuoco & Zoom: Metti a fuoco con la ghiera dell’obiettivo; min ~60 cm. Ruota la manopola per zoom digitale 1×/2×/4×.
- Accensione: Tieni premuto per spegnere (barra); rilascia prima per Stand-by. Stand-by automatico e spegnimento automatico disponibili nelle impostazioni di alimentazione.
- Palette: White/Black Hot, Red/Green/Blue Hot, Amber, Sepia, Iron, Inferno.
- Modalità scena & regolazioni: Nature, Enhanced, Highlight; Miglioramento immagine, Contrasto, Intensità termica, Hot Track.
- Generale: Luminosità schermo; Picture-in-Picture (finestra 2×: UL/UM/UR); Contorno immagine; Unità (yd/m); multilingua.
6) Wi-Fi & BurrisConnect
- SSID Wi-Fi “BTC-XXXX”, password “12345678”. Attiva dal menu, connettiti dal telefono, poi apri BurrisConnect.
- Usa l’app per visualizzazione live, controllo remoto, foto/video e regolazione remota di palette/scena/luminosità.
7) Allineamento, posizioni schermo & azzeramento
- Posizioni schermo: Salva fino a 3 preset per mantenere l’azzeramento su diversi set-up.
- Procedura RapidZero: Seleziona distanza di tiro (50/100/200/300/400 yd/m) → imposta POA cannocchiale diurno (cursore X/Y) → spara un colpo → Freeze → sposta X/Y sul punto d’impatto → Esci & Salva.
8) Reticolo (Modelli USA)
- 10 tipi di reticolo; colori: Rosso, Verde, Blu, Nero, Bianco, Giallo. Illuminazione: Punto centrale o croce centrale (o Off).
9) Cura
- Proteggi la lente in germanio; pulisci solo se necessario con strumenti adatti (soffietto, pennello, penna/panno per lenti).
Pagina prodotto: BTC35 v3 — Burris Optics
Guida utente (PDF): Manuale utente BTC35 v3
