Lunettes de visée Burris C4 Plus

Tourelle personnalisée calibrée par cartouche (avec carte du vent)

Modèles concernés (gamme C4 Plus) :

200328, 200329, 200337, 200469

Présentation du produit

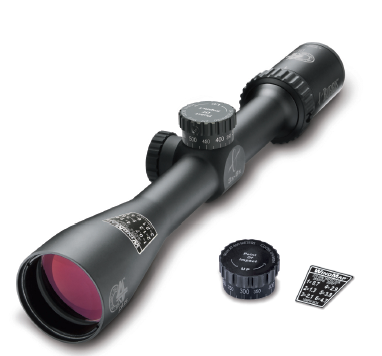

Le système Burris C4 Plus (tourelle personnalisée calibrée par cartouche – avec carte du vent) permet aux tireurs d’adapter le réglage de l’élévation à une cartouche et une charge spécifiques, facilitant ainsi la réalisation de tirs longue distance précis et reproductibles sur le terrain.

Les lunettes C4 Plus ont été les premières optiques Burris conçues spécifiquement autour de tourelles d’élévation personnalisées. Elles ont lancé le programme moderne de tourelles personnalisées Burris et restent la référence pour les tourelles d’élévation personnalisées et les cartes du vent Burris.

En combinant :

Une tourelle d’élévation personnalisée et calibrée par cartouche
Une carte du vent personnalisée indiquant les valeurs de correction pour un vent de 16 km/h (10 MPH) en MOA tous les 91 m (100 yards)
Le réticule C4 Wind MOA avec des repères MOA jusqu’à 10 MOA dans chaque direction

le système C4 Plus vous permet de mesurer la distance, régler la tourelle, compenser le vent et tirer—sans avoir à faire de calculs balistiques sur le moment.

Modèles & numéros d’article (C4 Plus)

Les numéros d’article suivants correspondent à la gamme de lunettes C4 Plus et sont compatibles avec les tourelles d’élévation personnalisées et les cartes du vent Burris :

N° d’article	Modèle	Tube	Remarques
200328	C4 Plus 3-9x40 mm, C4 Wind MOA, Mat	25,4 mm (1")	Fait partie du lancement initial C4 Plus ; compatible avec tourelles personnalisées et cartes du vent.
200329	C4 Plus 3-9x40 mm, C4 Wind MOA, Mat	25,4 mm (1")	Fait partie de la gamme C4 Plus d’origine ; compatible avec le service de tourelles personnalisées Burris.
200337	C4 Plus 3-9x40 mm, C4 Wind MOA, Mat	30 mm	Version tube 30 mm du modèle 3-9x40 C4 Plus ; compatible avec tourelles personnalisées et cartes du vent.
200469	C4 Plus 4,5-14x42 mm AO, C4 Wind MOA, Mat	30 mm	C4 Plus à plus fort grossissement avec objectif réglable ; l’un des premiers modèles compatibles avec le programme de tourelles personnalisées Burris.

Remarque : Cet article explique le fonctionnement du système C4 Plus et s’applique à tous les numéros d’article C4 Plus listés ci-dessus.

Principaux avantages

Fini les approximations pour la contre-visée : Réglez la distance exacte et utilisez le centre du réticule.
Élévation adaptée à la cartouche : La tourelle personnalisée est calibrée selon votre munition.
Compensation du vent simplifiée : La carte du vent personnalisée indique les corrections pour un vent de 16 km/h (10 MPH) en MOA.
Tirs rapides et reproductibles : Utilisez les repères du réticule C4 Wind MOA pour compenser précisément le vent.

Fonctionnement du système C4 Plus

La tourelle personnalisée C4 Plus élimine le besoin de calculer la contre-visée. Une fois la distance à la cible connue, il suffit de régler cette distance (en mètres ou yards) sur la tourelle d’élévation. Comme la lunette est calibrée selon votre cartouche et la vitesse à la bouche, le centre du réticule devient votre point de visée précis à cette distance.

Le vent est géré à l’aide de la carte du vent personnalisée fournie et du réticule C4 Wind MOA. La carte du vent indique, pour chaque intervalle de 91 m (100 yards), la correction MOA exacte pour un vent de travers de 16 km/h (10 MPH). Il suffit ensuite de reporter cette valeur MOA sur les repères du réticule.

Exemples :

Si votre carte du vent indique 1,3 MOA à 183 m (200 yards) pour un vent de 16 km/h, visez 1,3 repère dans le vent.
Si le vent souffle à environ 32 km/h (20 MPH), doublez la valeur et visez 2,6 repères.
Si le vent souffle à environ 8 km/h (5 MPH), divisez la valeur par deux et visez 0,65 repère.

Pour des résultats optimaux, fournissez les informations balistiques et environnementales les plus précises possibles lors de la commande de votre tourelle personnalisée et de votre carte du vent.

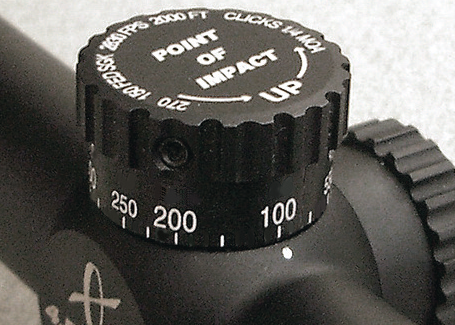

Installation de la tourelle d’élévation personnalisée

Réglez d’abord votre zéro : Il est préférable de régler la lunette à zéro avant d’installer la tourelle personnalisée.
Sans tourner la tourelle d’élévation d’origine, desserrez les trois vis de blocage.
Retirez la tourelle d’origine en la soulevant bien verticalement.
Placez la tourelle personnalisée sur la tourelle, en alignant votre distance de réglage avec le repère de référence sur le corps de la lunette.
Appuyez légèrement vers le bas et serrez uniformément les trois vis de blocage.
Tournez la tourelle personnalisée d’un demi-tour dans le sens antihoraire, puis revenez à votre distance de réglage pour ressentir la résistance à la rotation.
Si vous souhaitez plus ou moins de résistance, desserrez les vis, ajustez la pression vers le bas, resserrez et testez à nouveau jusqu’à satisfaction.

Commander une tourelle personnalisée

Utilisation de la lunette C4 Plus sur le terrain

1. Réglage de l’élévation

Utilisez un télémètre de qualité pour déterminer la distance exacte à la cible.
Tournez la tourelle personnalisée jusqu’à ce que la bonne distance soit alignée avec le repère de référence.
Placez le centre du réticule sur la cible et tirez—aucune contre-visée n’est nécessaire.

2. Compensation du vent

Estimez la vitesse et la direction du vent aussi précisément que possible à la cible.
Consultez votre carte du vent personnalisée pour la correction MOA correspondant à la distance (base 16 km/h).
Ajustez la valeur à la hausse ou à la baisse si le vent est plus fort ou plus faible que 16 km/h.
Utilisez les repères du réticule C4 Wind MOA pour compenser le nombre de MOA correspondant dans le vent.

Installation de la carte du vent

Chaque carte du vent est conçue pour être facilement installée à plusieurs endroits, comme le cône de l’objectif, l’oculaire ou la crosse du fusil.

Burris recommande de placer la carte du vent sur le cône de l’objectif, tournée d’environ 10° à 20° à gauche ou à droite du centre supérieur selon que vous êtes droitier ou gaucher. Cette position permet de consulter la carte du vent avec l’œil libre tout en visant, et protège également la carte des rayures.

Étapes d’installation

Déterminez l’emplacement exact où vous souhaitez coller la carte du vent.
Nettoyez soigneusement la surface avec de l’eau savonneuse ou de l’alcool à friction pour éliminer les graisses et la poussière.
Retirez la pellicule adhésive au dos de la carte du vent.
Collez délicatement la carte du vent à l’endroit choisi, en chassant les éventuelles bulles d’air.

Mise au point de l’oculaire

L’oculaire est réglable afin que le réticule apparaisse net et bien noir à vos yeux.

Pointez la lunette vers un fond uni (ciel dégagé ou mur blanc).
Jetez un rapide coup d’œil dans l’oculaire. Si le réticule est net et noir, aucun réglage n’est nécessaire.
Si le réticule n’est pas parfaitement net, effectuez plusieurs regards rapides dans la lunette tout en tournant la bague de mise au point jusqu’à obtenir une netteté parfaite.

Ne fixez pas la lunette en continu lors du réglage de la mise au point—vos yeux risqueraient de compenser une image floue.

Montage de la lunette C4 Plus

Les lunettes C4 Plus existent en version 25,4 mm (1") et 30 mm (voir le tableau ci-dessus). Vérifiez toujours le diamètre de votre tube avant de choisir les colliers.

Utilisez des colliers et bases de qualité, comme les colliers Burris Zee ou Burris Signature.
Respectez les couples de serrage recommandés par le fabricant des colliers/bases.
Assurez-vous que la lunette est bien alignée avec l’action et que le dégagement oculaire est correct avant le serrage final.

Un montage correct permet de conserver le réglage, protège la lunette et optimise la précision.

Entretien & maintenance

La lunette C4 Plus est entièrement étanche et antibuée. Avec un entretien raisonnable, elle vous offrira de longues années de service fiable.

Nettoyage des lentilles

Utilisez un stylo de nettoyage pour lentilles ou une brosse douce pour enlever délicatement la poussière et les débris. Orientez la lunette de façon à ce que les particules tombent loin de la lentille.
Soufflez sur la surface de la lentille pour déloger les particules restantes.
Pour les saletés plus tenaces (comme la boue séchée), utilisez un jet d’eau propre ou un liquide de nettoyage pour lentilles de qualité afin d’éliminer toute contamination.

Enlevez toujours les particules avant le nettoyage final pour éviter de rayer les traitements de la lentille.

Entretien général

Tous les mécanismes mobiles sont lubrifiés de façon permanente ; aucune lubrification interne n'est nécessaire.
Un simple nettoyage occasionnel de l'extérieur et des lentilles suffit.
Ne démontez jamais la lunette. Si une intervention est nécessaire, renvoyez-la à Burris.

Garantie Signature Burris

La gamme C4 Plus est couverte par la Garantie Signature Burris. Burris réparera ou remplacera votre optique si elle est endommagée ou défectueuse :

Sans frais pour vous.
Aucun reçu requis.
La garantie est automatiquement transférable aux futurs propriétaires.

Les optiques Burris sont conçues par des passionnés de chasse et de tir qui exigent une totale confiance dans leur matériel. La Garantie Signature vous assure que votre lunette C4 Plus sera prise en charge tout au long de sa durée de vie.
