Eliminator™ LaserScope — Guide d’utilisation & Instructions de fonctionnement

Cet article résume le guide d’utilisation du Burris Eliminator LaserScope original.

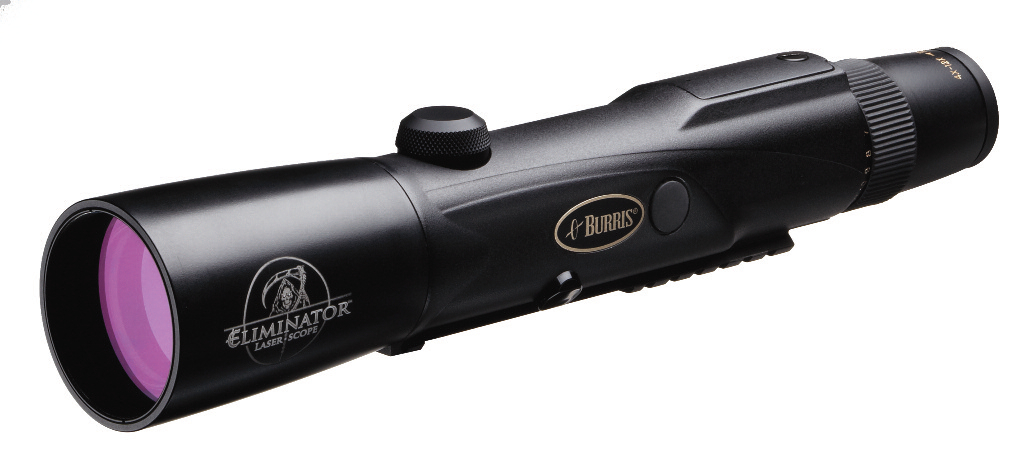

Le Burris Eliminator™ LaserScope (Article 200112) combine une lunette de visée de précision, un télémètre laser et une compensation automatique de la chute balistique dans un système rapide et précis. En une seule pression, l’Eliminator mesure la distance à la cible, calcule la chute et affiche le point de visée exact.

1. Montage de l’Eliminator

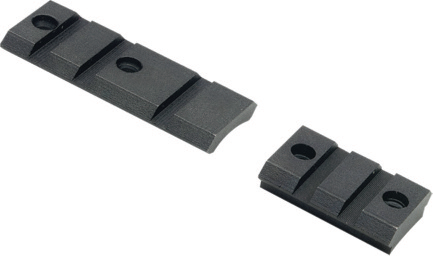

  1. Utilisez une base de type Weaver ou Picatinny. Pour les carabines à action longue avec bases en deux parties, la base avant doit être une base d’extension réversible installée vers l’arrière.
    Les bases Burris XTB (Xtreme Tactical Bases) sont recommandées.
  2. Nettoyez toutes les surfaces de montage et les trous de vis pour éliminer l’huile et la graisse.
  3. Épaulez la carabine normalement et avancez la lunette jusqu’à obtenir un champ de vision clair et complet.
  4. Insérez les boulons de montage dans les deux fentes de base que vous souhaitez utiliser. Placez l’Eliminator sur les boulons et balancez-la doucement jusqu’à ce qu’elle soit bien en place.
  5. Assurez-vous que les écrous hexagonaux sont du côté opposé à l’endroit où vous installerez l’émetteur à distance.

  6. Poussez la lunette complètement vers l’avant et serrez les écrous hexagonaux à un couple de 5,6–7,9 Nm







↑ Retour en haut

2. Mise au point de l’oculaire



Visez une surface claire (ciel ou mur blanc) et tournez la bague de mise au point de l’oculaire en jetant de brefs coups d’œil jusqu’à ce que le réticule soit net.

↑ Retour en haut

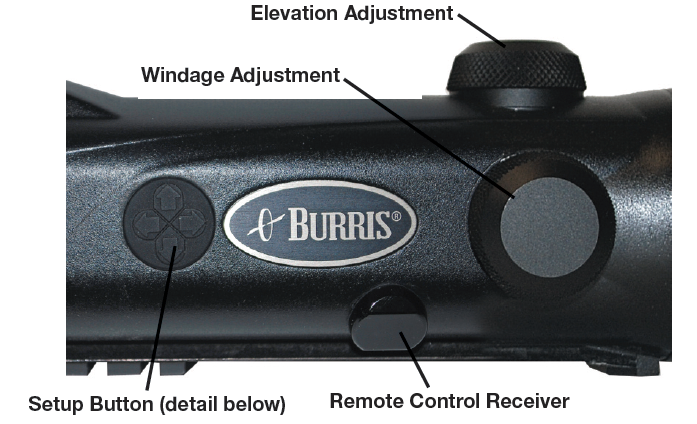

3. Réglage du tir



  1. Commencez à 23 mètres, tirez un coup et ajustez la dérive si nécessaire.
  2. Passez à votre distance de réglage finale à 91 mètres. Ajustez la dérive et l’élévation si besoin.
  3. Remettez la tourelle sur “0” sans tourner le bouton interne.
  4. Remettez les capuchons des tourelles pour protéger le mécanisme.
  5. ↑ Retour en haut

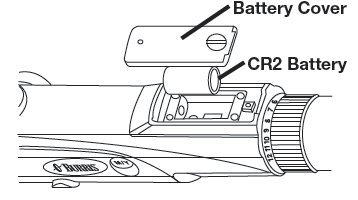

4. Installation de la pile & Alimentation

  • Pile de la lunette : CR2
  • Pile de la télécommande : CR2025

  • Autonomie approximative : ~5000 activations (selon la température)

Appuyez sur l’interrupteur principal pour allumer. L’affichage indique les unités M/Y et le niveau de batterie pendant 8 secondes.



↑ Retour en haut

5. Télémétrie & Utilisation



  • Appuyez sur l’interrupteur principal ou sur la télécommande pour mesurer la distance.
  • L’Eliminator calcule la distance horizontale, en compensant les angles de tir en montée/descente.
  • Un point rouge s’allume dans le réticule pour indiquer la correction exacte.

Si la mesure échoue, l’affichage montre trois barres clignotantes.

Activation à distance

Installez l’émetteur sur le fût ou la cloche de l’objectif, à moins de 50 cm et en ligne directe avec le récepteur. Chaque activation prolonge la capacité à distance de 1h30.

↑ Retour en haut

6. Programmation de l’Eliminator (Configuration de la table balistique)



L’Eliminator doit être programmé selon votre cartouche et votre distance de réglage.

Utilisez notre outil balistique ou l’application Burris Connect pour obtenir vos informations de programmation.

https://www.burrisoptics.com/ballistic-tools#main

https://www.burrisoptics.com/burris-connect

Vidéo de programmation

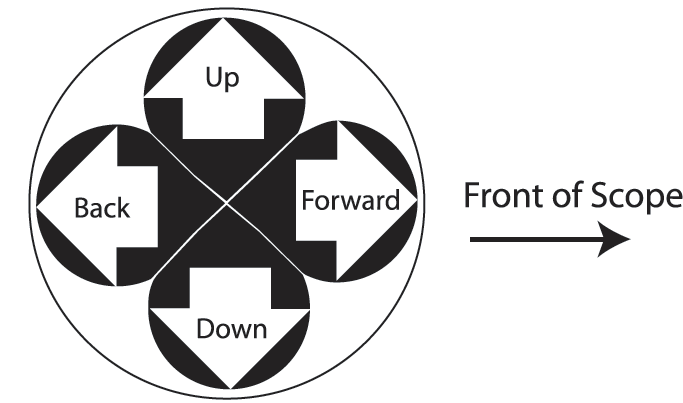

Entrer en mode configuration

  1. Allumez la lunette.
  2. Maintenez Flèche avant + Interrupteur principal pendant ~6 secondes.
  3. Quand l’affichage change, relâchez les deux boutons.

Vous verrez la version du firmware, puis le réglage actuel M/Y et la table balistique (par défaut : Y145).



Étapes de programmation balistique

  1. Choisissez Mètres (M) ou Yards (Y).



  2. Choisissez la distance de réglage :
    • 1 = 100 mètres/yards
    • 2 = 200 mètres/yards
  3. Entrez votre numéro de chute (chute à 457 mètres avec un réglage à 91 mètres).
    • Les tables balistiques vont de 125–163 (réglage à 91 m) et 225–263 (réglage à 183 m).

Sortez du mode configuration en appuyant sur la Flèche arrière.

L’Eliminator conserve les réglages même sans pile.

↑ Retour en haut

7. Essentiels de l’Eliminator



  • La compensation de trajectoire est calibrée uniquement pour un grossissement 12x.
  • Toujours mesurer la distance avec le réticule central.
  • Le point lumineux reste actif pendant ~80 secondes.
  • Si aucune distance n’est mesurée, la lunette active un Ballistic Plex à cinq points basé sur votre table enregistrée.
  • Si le fonctionnement semble incohérent, remplacez la pile.

↑ Retour en haut

8. Balistique, altitude & réglages fins



La plupart des données de chute publiées sont à niveau de la mer. Plus l’altitude augmente, moins la balle chute.

Règle générale :
La balle chute 1,3 cm de moins à 457 mètres pour chaque 305 mètres de gain d’altitude.

Pour une précision optimale, vérifiez avec des tirs réels à 457 mètres et ajustez votre numéro de table balistique si besoin.

Nous recommandons également d’utiliser notre outil balistique pour affiner le numéro de chute de votre lunette après avoir mesuré la vitesse de votre munition.

Des données de vitesse précises issues de votre arme spécifique permettent à l’outil de générer la valeur de chute la plus précise pour votre configuration, offrant ainsi de meilleures performances à longue distance et des tirs plus serrés.

↑ Retour en haut

9. Considérations pour les longues distances



Au-delà de 457 mètres, les variations du coefficient balistique ont un impact plus important. Pour des performances optimales à longue distance :



↑ Retour en haut

10. Caractéristiques techniques

Portée efficace :

  • Cerf : 46–503 mètres
  • Cibles réfléchissantes : 46–732 mètres

Précision de mesure :

  • <91 mètres : ±0,9 mètre
  • 91–503 mètres : ±1,8 mètre
  • 503 mètres : ±2,7 mètres

Température de fonctionnement : –10°C à +50°C
Température de stockage : –25°C à +70°C

↑ Retour en haut

11. Entretien, stockage & garantie



  • Retirez la pile pour un stockage longue durée.
  • Gardez les capuchons des tourelles bien serrés pour éviter la poussière et les débris.
  • Ne démontez jamais la lunette.

Garantie :

Demandez une autorisation de retour avant tout envoi.

↑ Retour en haut

12. Dépannage



Symptômes et causes courants

Impossible de régler à zéro / réglage insuffisant :

  • Trous de base mal alignés
  • Problèmes d’alignement entre la culasse et le canon
  • Diamètre de la culasse hors spécifications
  • Base inclinée (nous recommandons des bases 0 MOA)

Mauvaise précision / groupement :

  • Usure du canon ou de la chambre
  • Supports desserrés
  • Problèmes de bedding de la crosse
  • Crosse voilée
  • Détente trop dure
  • Carabine neuve non rodée.

Image floue :

  • Objet trop proche
  • Oculaire à refocaliser

↑ Retour en haut
