Burris T.M.P.R.® Viseur Prismatique — 3×32 & 5×32

Plateforme : Viseur prismatique modulaire avec partage d’alimentation pour accessoires · Illumination numérique RVB (7 niveaux : 5 jour / 2 NV) · Pile CR123 · Montage rail QD

Infos rapides
• La couleur du réticule alterne Rouge → Vert → Bleu (appuyez sur le bouton rond). Maintenir ~5 s pour éteindre. Arrêt automatique : ~4 h (niveaux jour) / ~8 h (niveaux NV).
• Les accessoires (FastFire M3, TMPR Laser, etc.) peuvent être alimentés par la pile CR123 du viseur via les ports d’alimentation arrière ; commutable de chaque côté. Non étanche si le bouchon/vis du port est retiré.
• La base QD d’usine se fixe sur rail Picatinny ; les ergots anti-recul s’insèrent dans les fentes du rail. Option montage bas en retirant l’entretoise sous la base QD.

1) Composants détaillés (Plan du produit)

N°	Composant	Fonction
1	Bouton Alimentation / Couleur (rond)	ON ; appuyez pour alterner Rouge→Vert→Bleu ; maintenir ~5 s pour OFF.
2	Luminosité ▲	Augmenter l’illumination (7 niveaux : 5 jour / 2 NV).
3	Luminosité ▼	Diminuer l’illumination.
4	Bague de dioptrie (oculaire)	Ajuster la netteté du réticule selon votre vue.
5	Bouchon de pile (CR123)	Installer 1× CR123, pôle positif (+) en premier ; serrer le bouchon à la main.
6	Interrupteurs alimentation accessoires (arrière, sous bouchon)	ON/OFF par côté ; rouge = connecté à la pile du viseur, blanc = déconnecté.
7	Leviers QD (montage)	Fixer sur rail Picatinny ; fermer complètement pour engager les languettes à ressort.
8	Ergots anti-recul (base de montage)	S’insèrent dans une fente du rail pour éviter tout déplacement lors du recul.
9	Lentille objectif (32 mm)	Lentille principale de collecte de lumière.
10	Entretoise de montage (option montage bas)	Retirer l’entretoise et les vis de la base QD pour abaisser la hauteur du viseur.

2) Modèles & Références

Modèle	Grossissement / Objectif	Référence (SKU)
T.M.P.R. 3	3× / 32 mm	300224
T.M.P.R. 5	5× / 32 mm	300226

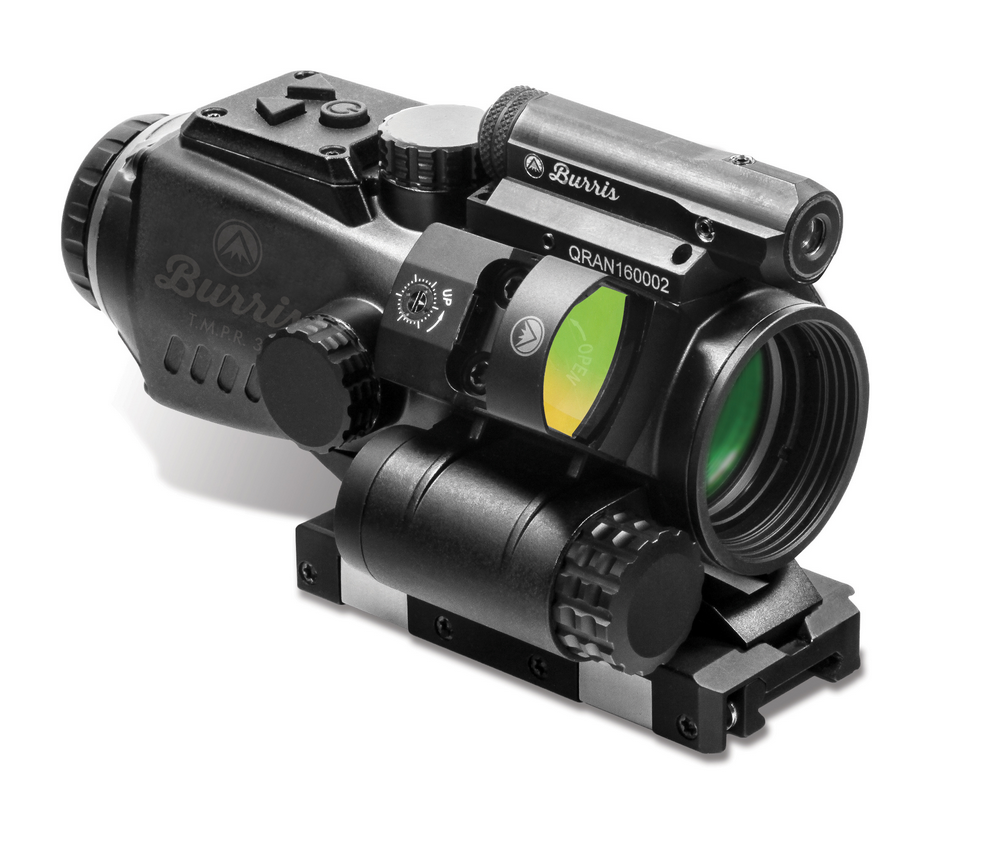

T.M.P.R. 3 Kit (avec FastFire M3 & Laser)	3× / 32 mm	300228

3) Caractéristiques principales

Caractéristique	T.M.P.R. 3	T.M.P.R. 5
Champ de vision à 100 m	12,2 m	7,3 m
Dégagement oculaire	64 mm	56 mm
Mise au point minimale	3 m	7,6 m
Valeur du clic	0,5 MOA	0,25 MOA
Réglage maximal	80 MOA	50 MOA
Poids	516 g	542 g
Hauteur optique à l’axe	39 mm	39 mm
Longueur totale	142 mm	152 mm

4) Installation & Utilisation

Tâche	Comment faire
Installer la pile	Retirer le bouchon ; insérer 1× CR123 avec le + en premier ; remettre le bouchon et serrer à la main.
Fixer sur rail	Ouvrir les deux leviers QD ; placer les ergots anti-recul dans une fente Picatinny ; pousser vers l’avant (vers la bouche du canon) ; fermer complètement les leviers. Pour une hauteur plus basse : retirer l’entretoise et réinstaller la base (utiliser un frein filet non permanent).
Mise au point du réticule	Utiliser la bague de dioptrie de l’oculaire ; régler jusqu’à ce que le réticule soit net.
Illumination	Bouton rond = ON / changement de couleur ; ▲/▼ = luminosité ; maintenir ~5 s pour OFF ; arrêt automatique après ~4 h (jour) / ~8 h (NV).
Zérotage / réglage	Régler à 100 m (BDC calibré). Ajuster par clics de 0,5 MOA (TMPR-3) ou 0,25 MOA (TMPR-5) ; suivre les flèches sur les capuchons.
Accessoires partage d’alimentation	Retirer le bouchon arrière du port (T-15), régler l’interrupteur de chaque côté rouge=ON / blanc=OFF. Remettre le bouchon et la vis—l’unité n’est pas étanche sans eux.

5) Service & Garantie

Couverte par la Garantie Signature Burris™ (optiques non thermiques). Pour le service, ouvrez un ticket et obtenez un RMA avant l’envoi.
Portail d’assistance : burris.supportsync.com · Conditions de garantie : burrisoptics.com/fr/support/warranty

Guide d’utilisation (PDF) : T.M.P.R. Prism Sight — Guide d’utilisation
