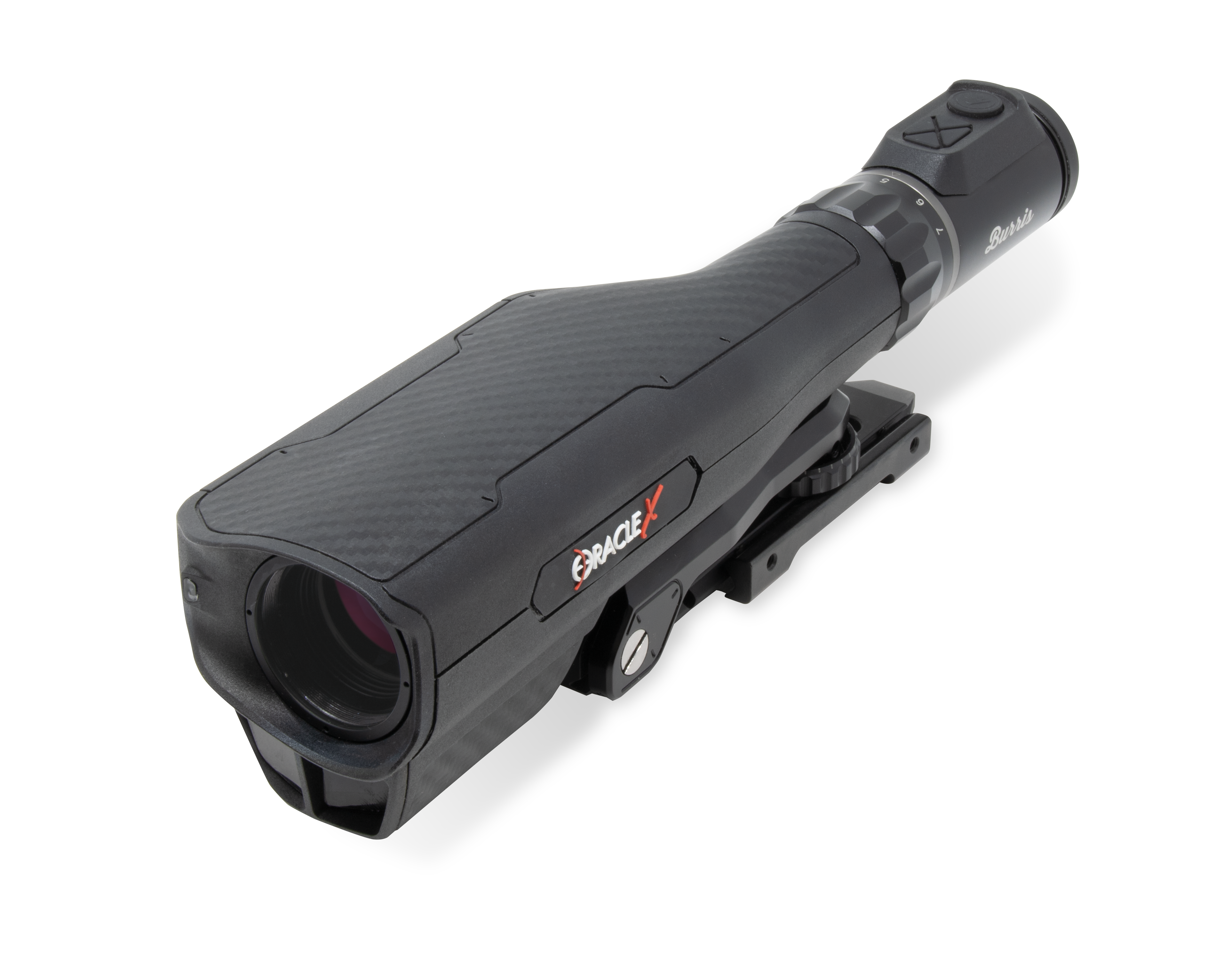

Burris Oracle™ X — Lunette de visée à télémètre pour arbalète

Batterie (lunette) : 1× CR123 | Batterie (télécommande) : 1× CR2032 | Zoom : 2–7× | SKU / Réf. : 300410

Notes techniques
• Un bouton, visée précise : Mesurez la distance de la cible ; l’Oracle X affiche la distance (en mètres) et illumine le point de chute exact pour votre trait à cette distance.
• Compensation d’angle : L’inclinomètre intégré corrige automatiquement pour les tirs en montée/descente (pas de calcul manuel).
• Résumé rapide L’Oracle X laisse volontairement un léger jeu afin que le montage puisse absorber le recul très différent d’une arbalète par rapport à une arme à feu. — tant que l’optique revient à zéro une fois que vous arrêtez de la bouger physiquement, il n’y a aucun problème fonctionnel. • Deux profils de traits : Mémorisez/validez AS1 et AS2 (ex : pointes d’entraînement vs. lames de chasse).
• Mesure continue : Maintenez le bouton FIRE ≈3 s pour une mesure en continu ; appui court pour une mesure unique.
• Niveau électronique : Indicateur d’inclinaison gauche/droite à l’écran pour garder une bonne position à longue distance. • Il y aura un léger jeu dans toutes les bases. Évitez simplement de la saisir et de la secouer pour éviter ce souci. • Votre Oracle X est-il en butée sur votre arbalète Ten Point ? C’est fréquent sur leurs modèles dépassant 120 m/s. Contactez-les, ils ont une cale pour régler le problème. Contactez Ten Point.

1) Liste des composants (Schéma du produit)

N°	Composant	Fonction
1	Bouton FIRE (haut)	Allume & mesure la distance ; maintenir ≈3 s pour mesure continue.
2	Flèches HAUT / BAS	Navigation dans les menus ; déplacement du point de visée lors du calibrage ; réglage manuel de la luminosité.
3	Flèches GAUCHE / DROITE	GAUCHE : retour/quitter \| DROITE : valider/sauvegarder.
4	Affichage numérique	Affiche la distance en mètres/yards, les menus, les messages (DST, ZOOM OUT, TOO FAR).
5	Réticule & LEDs de visée	Croix centrale fixe pour le réglage à 20 m ; ligne verticale avec LEDs de chute.
6	Niveau électronique	Indique l’inclinaison gauche/droite lors de la visée.
7	Bague de grossissement (2–7×)	Zoom optique ; message “ZOOM OUT” si le point sort du champ à fort grossissement.
8	Oculaire / Dioptrie	Mise au point rapide du réticule (méthode coup d’œil).
9	Compartiment pile (droit)	Insérer la CR123 côté négatif (–) en premier.
10	Télécommande sans fil	Appairée d’usine ; portée ~15 m ; pile CR2032.
11	Montage sur rail intégré	Compatible Picatinny/Weaver ; pousser vers l’avant contre la butée avant de serrer.
12	Barres de serrage & écrous	Vis Torx® T25 ; couple de serrage ~4,5–8 Nm.
13	Butée de recul	Positionner vers l’avant pour un retour à zéro fiable après chaque tir.
14	Vis de blocage dérive	Desserrer avant d’utiliser la molette de réglage de dérive (avant).
15	Réglage dérive (fente pour pièce)	À 20 m, ~6 mm par graduation ; sens antihoraire → impact à droite ; horaire → impact à gauche.
16	Vis de blocage élévation	Desserrer avant d’utiliser la molette arrière d’élévation.
17	Réglage élévation (molette)	À 20 m, ~6 mm par graduation ; sens antihoraire → impact plus haut ; horaire → impact plus bas.
18	Optiques de télémétrie (ouvertures avant)	Télémètre IR classe 1 + laser d’alignement visible (protégé).

2) Démarrage rapide — Montage • Mise sous tension • Zéro à 20 m

Étape	Instructions
Montage	Desserrer les vis T25, placer la lunette sur le rail ; pousser vers l’avant pour engager la butée de recul ; serrer à ~4,5–8 Nm.
Batterie	Installer la CR123 (– en premier). La télécommande utilise une CR2032. Appuyez sur n’importe quel bouton de l’oculaire pour “réveiller” avant d’utiliser la télécommande.
Mise au point oculaire	Regardez brièvement en tournant la dioptrie jusqu’à ce que le réticule soit net/noir (ne fixez pas en tournant).
Réglage à 20 m	Groupez à 20 m avec la croix centrale. Réglez dérive/élévation (6 mm par graduation à 20 m). Bloquez les deux vis.

3) Menus & commandes (Fonction des boutons)

Commande	Action
Entrer dans le menu	Maintenir FIRE + HAUT ≈3 s → le menu s’affiche (ex : MENU).
Navigation	HAUT/BAS = changer d’option \| DROITE = valider/sauvegarder \| GAUCHE = retour/quitter.
Unités	UNITÉS : choisir mètres ou yards ; DROITE pour valider.
Profils de traits	BOLT : choisir AS1 ou AS2 (deux configurations de traits/flèches indépendantes).
Calibrage	TRUING : définir les distances de calibration SR1–SR4 (≥30 m chacune) et “suivre” les groupements avec ▲/▼ jusqu’à ce que le point visé = point d’impact ; DROITE pour valider.
Données	DATA : voir les infos balistiques enregistrées pour AS1/AS2 après calibrage.
Réinitialisation	RESET : restaurer la courbe balistique d’usine pour le trait 1, le trait 2 ou les deux.

4) Calibration de la trajectoire (Truing) — SR1 à SR4

Entrez dans TRUING (FIRE+HAUT → TRUING → DROITE). Sélectionnez SR1 avec ▲/▼ puis appuyez sur DROITE.
Appuyez sur FIRE pour mesurer la distance de la cible et afficher la LED de compensation pour cette distance (distance mini de calibration 30 m).
Tirez ≥3 flèches avec la LED allumée. Si le point d’impact ≠ point visé, déplacez la LED avec ▲/▼ pour centrer votre groupement (“suivez” vos flèches).
Appuyez sur DROITE pour valider. “DONE” clignote trois fois ; passez à SR2–SR4 si besoin (écart de 10 m conseillé).
Sortez en mode tir (GAUCHE). Vérifiez sur toute la plage ; ajoutez/modifiez un SR à toute distance nécessitant un ajustement.

Exemples : Réglage courte distance (SR1=35, SR2=50). Réglage longue distance (SR1=40, SR2=75, SR3=100).

5) Fonctionnement & messages

Fonction / Message	Signification / Que faire
Luminosité manuelle	Appuyez sur FIRE pour activer le point → ▲/▼ pour régler (trois niveaux manuels les plus bas). Garde le dernier niveau manuel ~30 min après la mise en veille.
DST (Erreur de distance)	Affiché lors du calibrage si la cible est à <30 m. Choisissez une cible de calibration à ≥30 m.
ZOOM OUT	Le point de visée est hors champ à ce grossissement. Diminuez le zoom jusqu’à ce que le point réapparaisse.
TOO FAR	Cible hors des limites de trajectoire pour votre profil calibré. Rapprochez-vous ou recalibrez pour le tir longue distance.
Échec de mesure	Si aucune distance valide n’est mesurée, le système affiche des points de visée par défaut tous les 10 m à partir de 20 m. La mesure sous 5 m est désactivée.
Compensation d’angle	Convertit automatiquement la distance en ligne droite en distance horizontale (±45°). Aucun réglage supplémentaire requis.

6) Caractéristiques principales

Catégorie	Détail
Laser vers cerf	~5–180 m (efficace)
Laser vers cible réfléchissante	Jusqu'à ~460 m (selon l'environnement)
Précision de mesure	±0,9 m (<90 m); ±1,8 m (90–180 m)
Compensation d'angle	±45°
Température de fonctionnement / stockage	−26° à +60 °C / −36° à +66 °C
Autonomie de la pile (lunette)	≈2 000+ activations de télémètre par pile CR123

7) Sécurité, Légalité & Entretien

Sécurité laser : Évitez toute exposition directe des yeux ; ne regardez pas le faisceau à travers des optiques ; évitez les surfaces réfléchissantes.
Légalité : Non autorisé pour la chasse au grand gibier dans certains états—vérifiez la réglementation locale avant toute utilisation sur le terrain.
Stockage : Retirez la pile CR123 en cas de stockage prolongé ; assurez-vous que le bouton FIRE/télécommande n'est pas enfoncé pendant le transport.
Entretien des lentilles : Soufflez ou brossez d'abord les poussières ; pour la saleté importante (ex : boue séchée), rincez à l'eau claire ou avec un liquide pour lentilles, puis terminez avec un stylo pour lentilles.
Garantie : Couvert par la Garantie Signature Burris™.

Guide d'utilisation (PDF) : Guide d'utilisation Oracle™ X
