Oracle 2

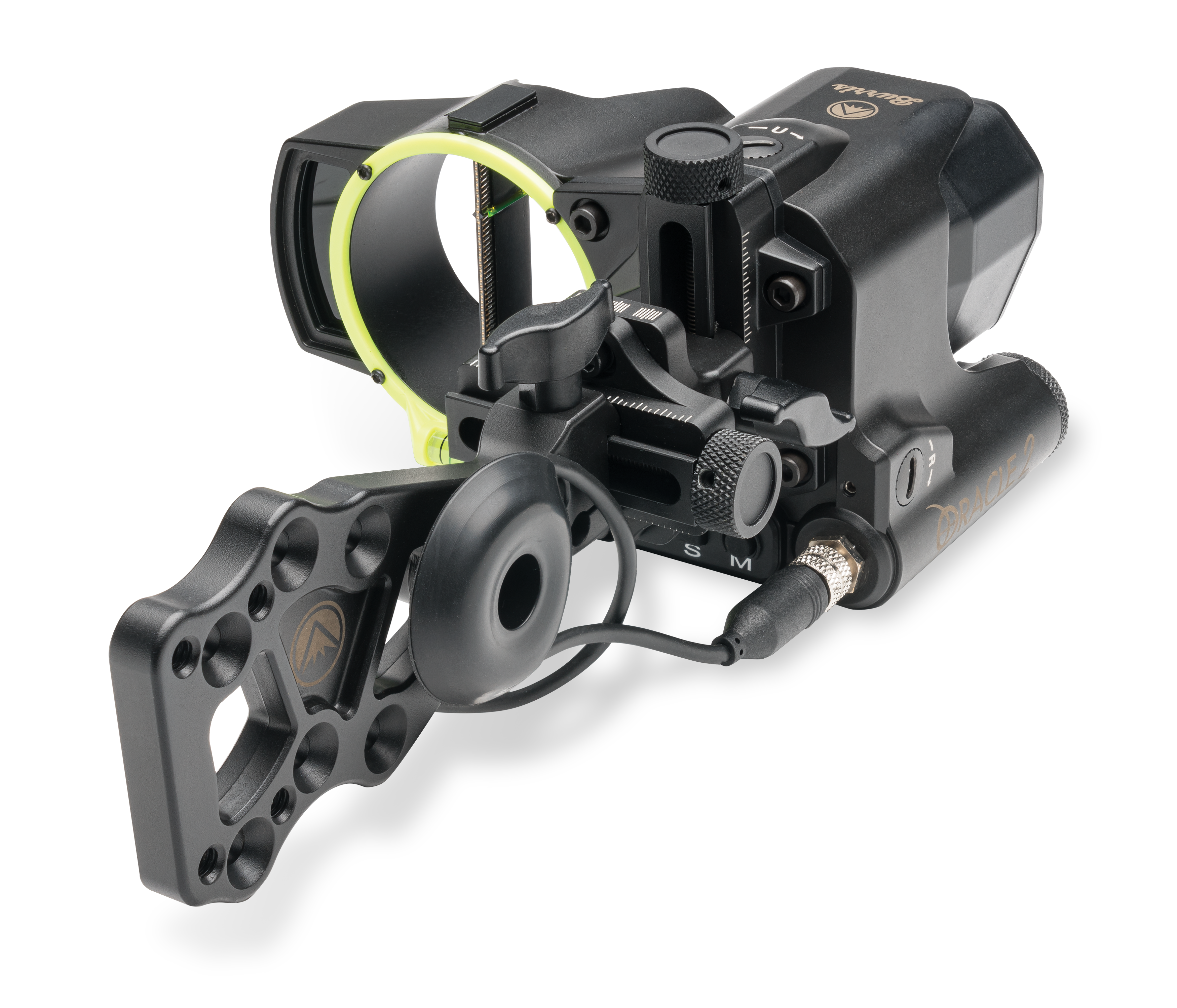

Burris Oracle™ 2 — Viseur d’arc télémétrique

Batterie : 1× CR123  |  Main : Ambidextre (cale RH/LH)  |  SKU : 300401

Notes techniques
• Télémétrie/visée : Utilisez le point de 18 m pour mesurer la distance ; le point lumineux inférieur est votre point de visée exact. La distance s’affiche ~10 s ; le point de visée reste ~90 s.
• Points par défaut : Maintenez le bouton d’activation ~3 s pour afficher les points standards (18 m, puis tous les 9 m).
• Veille automatique : Le viseur passe en veille après ~90 s d’inactivité pour économiser la batterie.
• Laser & légalité : Laser visible Classe IIIa. Vérifiez la réglementation locale ou celle de l’état où vous chassez.
• Alimentation : Une pile CR123 offre généralement environ 1 000 à 2 000 cycles.

1) Composants détaillés (Schéma du produit)

N°	Composant	Fonction
1	Bouton d’activation (télécommande)	Allume le viseur ; mesure la distance à la cible.
2	Bouton M (Mode)	Entrer/sortir du mode configuration ; sélectionner le profil de flèche (AS1/AS2).
3	Bouton S (Sauvegarder)	Sauvegarde les réglages/avance dans les menus.
4	Flèche HAUT	Augmente la luminosité (mode tir) ; déplace le point de visée vers le haut (configuration).
5	Flèche BAS	Diminue la luminosité (mode tir) ; déplace le point de visée vers le bas (configuration).
6	Affichage numérique	Affiche la distance mesurée.
7	Barre de trajectoire & cercle de 5,3 cm	Supporte les points de visée ; repères 18 m (droitier/gaucher).
8	Niveau à bulle	Référence de niveau à l’armement complet.
9	Molette de réglage élévation du viseur	Réglage vertical grossier du zéro.
10	Réglage micrométrique élévation	Réglage vertical fin du zéro.
11	Verrouillage élévation	Verrouille l’élévation après le zéro.
12	Verrouillage dérive	Verrouille la dérive après le zéro.
13	Réglage micrométrique dérive	Réglage latéral fin du zéro.
14	Réglage du 2e axe	Met le boîtier du viseur de niveau avec l’arc.
15	Réglage élévation laser (fente)	Aligne le laser de télémétrie verticalement avec votre point de 18 m.
16	Réglage dérive laser (vis)	Aligne le laser de télémétrie horizontalement.
17	Capuchon laser visible amovible	Couvre le port du laser d’alignement (visible).
18	Émetteur/récepteur laser	Optiques de télémétrie (ouvertures avant).
19	Capuchon de batterie	Accès à la pile CR123 (sous le viseur).
20	Interface de montage/bras	Fixation sur le riser de l’arc ; emplacement de la cale LH/RH.

2) Démarrage rapide (Montage • Alimentation • Télémétrie & Calibrage)

Étape	Instructions
Montage	Fixez sur le riser avec deux vis standard (clé hexagonale 3 mm). Couple ≈ 6,8 Nm (serrage manuel avec la clé fournie).
Interrupteur d’activation	Fixez avec du Velcro sur la poignée (à portée de l’index ou de l’auriculaire). Enroulez le fil excédentaire sur le disque de rangement ; fixez le long du riser.
Batterie	Installez 1× CR123 (capuchon inférieur). Comptez environ 1 000 à 2 000 cycles d’activation par pile.
Zéro à 18 m	Utilisez l’index permanent 18 m sur la barre de trajectoire. Serrez les verrous de dérive/élévation (~3,4 Nm).
Alignement laser	Installez le laser d’alignement rouge ; visez la cible Oracle-2 (le point laser est ~6,4 cm à droite). Réglez ~1,3 cm/clic à 18 m ; retirez le laser une fois terminé.
Calibrage trajectoire	Réglez SR1 à ≥27 m et SR2 à ≥36 m (≥9 m d’écart). Ajoutez éventuellement SR3 & SR4 (chacun ≥9 m plus loin). Utilisez HAUT/BAS pour centrer les groupements ; appuyez sur S pour sauvegarder.
Profils	Enregistrez deux configurations de flèches (AS1/AS2)—par exemple, pointes d’entraînement vs. lames de chasse—via le bouton M.

3) Caractéristiques principales

Catégorie	Détail
Laser visible (amovible)	<5 mW, Classe IIIa · 630–660 nm
Laser infrarouge (télémétrie)	<25 W crête, Classe 1 (sûr pour les yeux) · 905 nm
Température de fonctionnement / stockage	−29 °C à 60 °C / −40 °C à 70 °C
Luminosité automatique	Capteur de lumière ambiante, réglage manuel via ▲/▼
Veille / temporisation affichage	Veille ≈ 90 s · Distance ≈ 10 s · Point de visée ≈ 90 s
Batterie	1× CR123 (capuchon inférieur)

4) Configuration gaucher & viseur arrière (optionnel)

• Cale gaucher : Remplacez la cale droitier par la cale gaucher (inscription “Left Hand”) entre le bras et le corps du viseur ; notez que les directions de réglage du laser sont inversées (HAUT déplace le point vers le bas, GAUCHE déplace le point vers la droite).
• Module viseur arrière : Montez-le entre le riser et le viseur (ou sur les trous du carquois), aussi haut que possible. Aide à aligner le laser de télémétrie (réduit le couple de la main d’arc) et améliore la télémétrie sans armer l’arc.

5) Dépannage (Alignement laser)

• Hauteur d’encoche : Placez la flèche perpendiculaire à la corde (courant avec les repose-flèches à effacement rapide). Trop haut/bas peut limiter le réglage d’élévation pour l’alignement laser.
• Repose-flèche : Gardez le “center-shot” ; trop à gauche/droite peut limiter le réglage de dérive pour l’alignement laser.

6) Sécurité & garantie

• Sécurité laser : Évitez toute exposition directe des yeux ; ne regardez pas à travers des optiques ; évitez les surfaces réfléchissantes.
• Légalité : Dans certains états, le viseur Oracle n’est pas autorisé pour la chasse au grand gibier—vérifiez la réglementation locale.
• Garantie : Couvert par la Garantie Signature Burris™ (sans reçu/sans question pour défauts ou dommages ; certains dommages esthétiques peuvent être exclus).

---

Guide d’utilisation (PDF) : Guide d’utilisation Oracle™ 2
