Four Xe

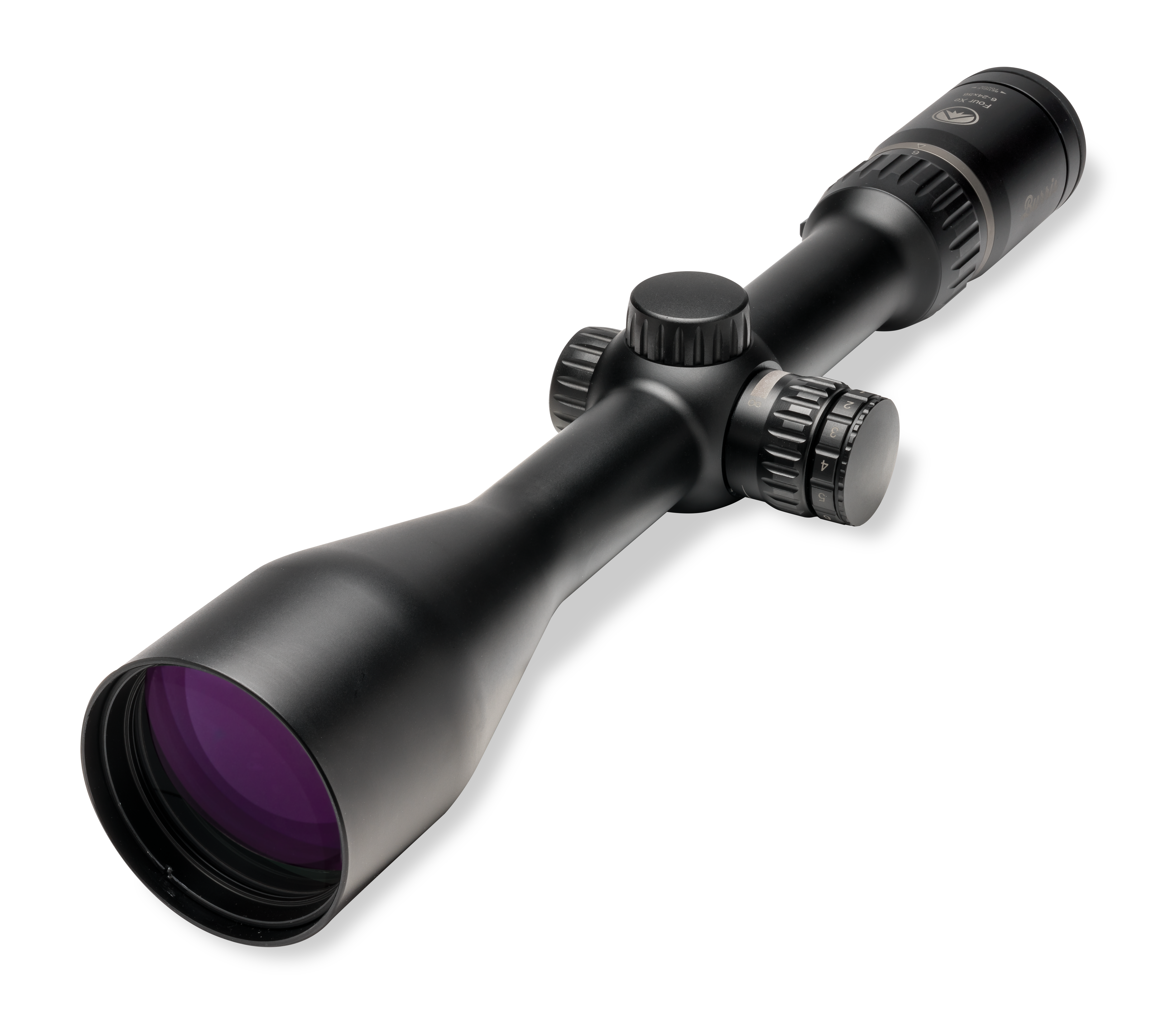

Burris Four Xe™ — Lunettes de visée

Modèles & Références :  1–4×24 (200502) |  2,5–10×50 (200503) |  3–12×56 (200504) |  6–24×56 (200505)

---

1) Composants détaillés (Schéma du produit)

#	Composant	Fonction
1	Oculaire / Dioptrie	Mettre le réticule au point selon votre vue.
2	Bague de grossissement (Zoom)	Régler le niveau de grossissement.
3	Molette d’illumination	11 niveaux avec positions OFF entre chaque réglage.
4	Compartiment pile (dans la molette d’illum.)	CR2032, côté “+” vers le haut.
5	Tourelle d’élévation	Réglage de l’impact HAUT/BAS (valeur du clic selon modèle).
6	Tourelle de dérive	Réglage de l’impact GAUCHE/DROITE.
7	Objectif	Lentille principale de collecte de lumière (selon modèle).

2) Utilisation de la lunette (Mise au point, clics, illumination)

• Mise au point de l’oculaire : Regardez brièvement le ciel ou un mur uni et ajustez la dioptrie jusqu’à ce que le réticule soit net et bien noir ; évitez de fixer pendant l’ajustement pour ne pas que vos yeux “s’auto-adaptent”.
• Clics : Les tourelles se règlent au doigt. La valeur du clic dépend du modèle : 1–4× = 2 cm à 100 m ; tous les autres = 1 cm à 100 m.
• Réinitialisation du zéro (optionnel) : Desserrez les deux vis de blocage sur le capuchon de la tourelle, tournez la bague numérotée sur “0” (sans faire cliquer la tourelle elle-même), puis resserrez.
• Illumination : 11 niveaux avec positions OFF entre chaque ; le plus bas pour faible luminosité, le plus haut pour la journée. Pile = CR2032 ; installer le “+” vers le haut.

3) Montage & Entretien

• Utilisez des colliers/bases de qualité en 30 mm (ex : Burris Zee/Signature). Maintenez une légère pression vers l’avant lors du serrage pour bien plaquer contre la butée de recul.
• Entièrement étanche, antichoc, remplie à l’azote ; nettoyez les lentilles d’abord avec une poire ou une brosse douce, puis avec un papier ou une solution spéciale optique.

4) Options de réticule (selon modèle)

Réticule	Remarques
German 3P #4	Traits épais à 3/6/9 heures avec centre fin ; point lumineux (11 niveaux) ; très rapide à 1×.
E3™ MOA	Repères pour tenir de 100 à 400 m ; points de vent pour environ 16 km/h de vent latéral.
SCR™ MIL	Arbre de compétition épuré ; repères précis pour la mesure et la dérive ; centre illuminé sur certains modèles.

5) Caractéristiques principales (par modèle)

Caractéristique	1–4×24 (200502)	2,5–10×50 (200503)	3–12×56 (200504)	6–24×56 /Burris Four Xe 6-24x50 (200505)/(200506)
Corps principal	30 mm	30 mm	30 mm	30 mm
Objectif	24 mm	50 mm	56 mm	56 mm / 50 mm
Réticules	3P #4	3P #4	3P #4	E3™ / SCR MIL
Plan focal	Second	Second	Second	Second
Champ de vision à 100 m (min→max)	43,5 → 10,2	16,6 → 4,0	14,0 → 3,4	5,7 → 1,6
Dégagement oculaire	90 mm	100 mm	110 mm	88 mm
Pupille de sortie (min→max)	12,3 → 6,3 mm	13,5 → 6,0 mm	13,8 → 5,7 mm	9,6 → 2,9 / 8,5 → 2,6 mm
Valeur du clic	2 cm à 100 m	1 cm à 100 m	1 cm à 100 m	1 cm à 100 m
Plage d’élévation (totale)	70 MOA	60 MOA	60 MOA	25 MOA
Plage de dérive (totale)	70 MOA	60 MOA	60 MOA	25 MOA
Longueur	26,2 cm	34,8 cm	37,2 cm	38,3 cm

↑ Retour en haut

6) Garantie

Garantie 30 ans (matériaux & fabrication).

---

Guide d’utilisation (PDF) : Four Xe Lunettes de visée — Guide d’utilisation
