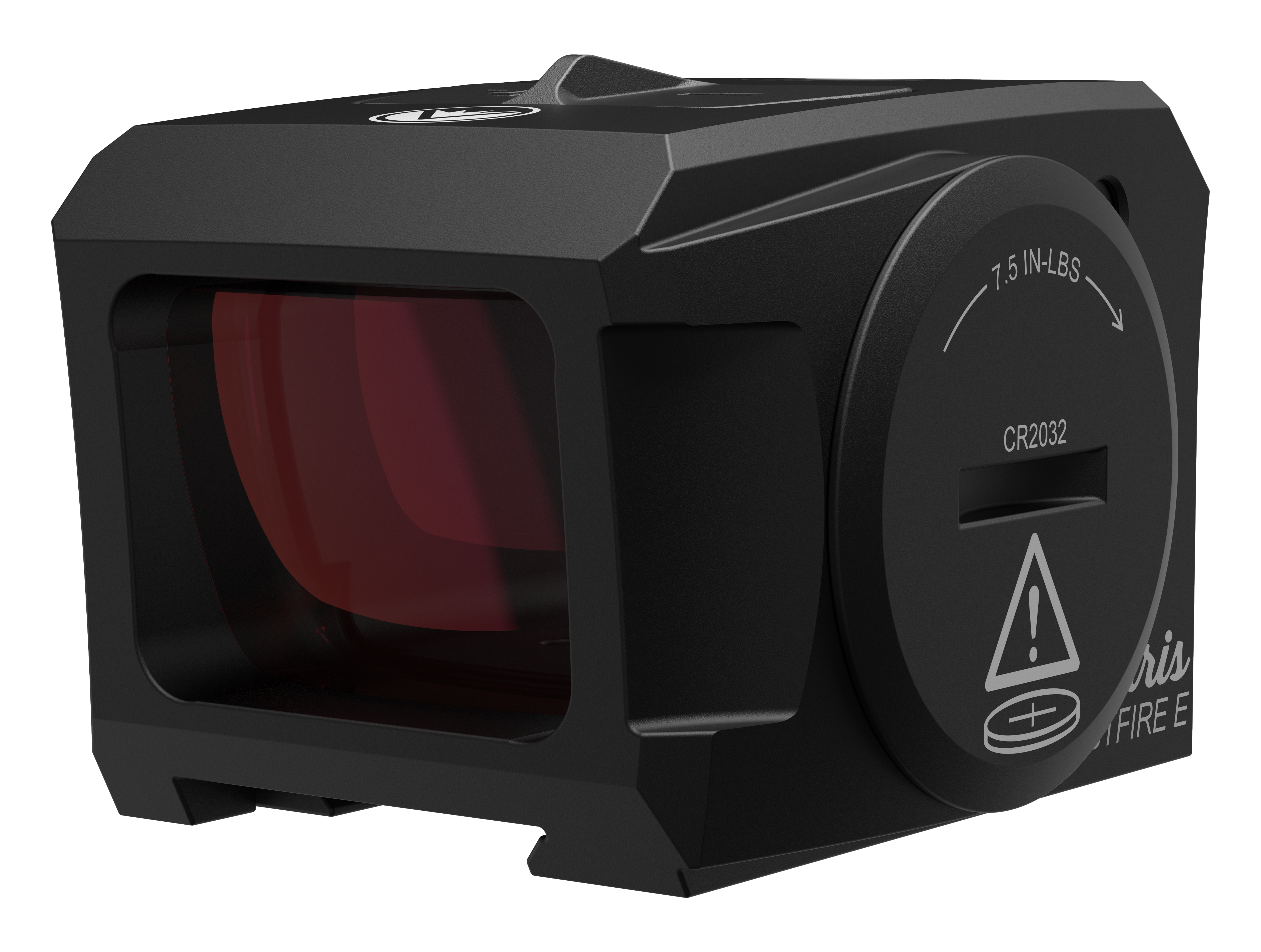

Burris FastFire® E — Point Rouge à Émetteur Fermé

Modèles & Réf. : Point rouge (300266) · Point vert (300267) | Taille du point : 3,5 MOA | Batterie : 1× CR2032 (chargement latéral) | Empreinte : ACRO™ P-2

Notes techniques — Astigmatisme, Points Flous & Conseils de Réglage
• Astigmatisme : Un astigmatisme non corrigé ou des yeux secs peuvent donner au point l’aspect d’une étoile ou d’une comète. Vérifiez avec l’appareil photo d’un téléphone (le point doit être net) et/ou baissez la luminosité.
• Entraînement (armes de poing) : Approchez la visée de votre œil pour trouver le point, puis tendez lentement les bras en gardant le point centré ; répétez jusqu’à ce que le geste devienne automatique.
• Montage — attention : Si vous voyez une petite lueur de l’émetteur en bas du champ de vision mais pas de point sur la fenêtre, la visée est probablement montée à l’envers — inversez-la.
• Propreté de l’émetteur : Des traces, de l’huile ou de la poussière sur la petite lentille de l’émetteur peuvent rendre le point flou ou diffus. Soufflez la poussière, utilisez un pinceau doux, puis (seulement si nécessaire) un peu de nettoyant pour lentilles sur une microfibre. Évitez les solvants agressifs ; ne touchez pas la LED.

1) Composants Détailés (Schéma Produit)

N°	Composant	Fonction
1	Bouton “+”	Augmente la luminosité (8 niveaux jour + 2 NV). Utilisé avec “−” pour les fonctions minuterie/verrouillage.
2	Bouton “−”	Diminue la luminosité ; appui long pour extinction totale.
3	Réglage élévation (haut)	1 MOA par clic ; 100 MOA de plage totale.
4	Réglage dérive (côté)	1 MOA par clic ; 100 MOA de plage totale.
5	Fenêtre de visée	0,87″ × 0,67″ (22 × 17 mm) ; sans parallaxe, vrai grossissement 1×.
6	Capuchon de batterie (côté)	CR2032 ; serrer à 0,88 Nm avec l’outil fourni ou une pièce.
7	Vis de serrage ACRO	Serrer à 2,6 Nm sur le rail ACRO P-2 ; poussez l’optique vers l’avant en serrant.

2) Contenu de la Boîte & Empreinte de Montage

Inclus	Empreinte / Accessoires
FastFire E ; clé de réglage/torx T10 ; 1× batterie CR2032 ; chiffon pour lentille ; guide d’utilisation.	Empreinte ACRO™ P-2 (plaques ACRO du marché ou découpes ACRO sur la culasse). Couple de serrage vis : 2,6 Nm · Couple capuchon batterie : 0,88 Nm.

Où trouver des montages ACRO pour mon arme ?

3) Commandes — Référence Rapide

Action	Résultat
Appuyer sur “+” (éteint)	Allume au niveau de luminosité 9
Appuyer sur “−” (éteint)	Allume au niveau de luminosité 9
Maintenir “+” & “−” 5 s	Active/désactive le verrouillage des boutons (deux clignotements à l’activation)
Maintenir “+” & “−” 10 s	Active/désactive la minuterie 13 h (trois clignotements à la désactivation)
Maintenir “−” ~3 s	Extinction totale
Appuyer sur “+” / “−”	Ajuste la luminosité sur 10 niveaux (8 jour + 2 NV)

Minuterie par défaut : après ~13 heures, le modèle rouge (300266) revient au niveau 7 ; le modèle vert (300267) au niveau 6.

4) Alimentation & Batterie

Type de batterie : CR2032. Installer avec le “+” vers l’extérieur ; serrez le capuchon à 0,88 Nm avec l’outil fourni ou une pièce.
Prêt à l’emploi permanent : Configuré en usine pour rester allumé en continu ; autonomie typique ~60 000 h au niveau 5.
Compatibilité NV : 2 niveaux vision nocturne en plus des 8 niveaux jour.

5) Zérotage

Réglages : Utilisez l’outil T10 fourni ; suivez les flèches sur chaque vis.
Graduation : 1 MOA par clic (~25 mm à 91 m ; ~6 mm à 23 m).
Plage : Élévation 100 MOA · Dérive 100 MOA.

6) Montage (ACRO P-2)

Ouvrez la pince, placez sur le rail ACRO, poussez l’optique vers l’avant pour engager l’ergot anti-recul, puis serrez la vis à 2,6 Nm.
Pour les culasses/plaques utilisant des adaptateurs ACRO, suivez les instructions du fabricant de la plaque.

7) Environnement & Entretien

Étanchéité IPX7. Après contact avec de l’eau salée/sale, rincez à l’eau distillée et séchez.
Nettoyez les optiques d’abord avec une poire ou un pinceau doux ; puis chiffon/lotion pour lentilles si besoin.

8) Caractéristiques Rapides (Référence)

Caractéristique	Valeur
Grossissement	1×
Niveaux de luminosité	8 jour + 2 NV
Fenêtre	0,87″ × 0,67″ (22 × 17 mm)
Réticule	3,5 MOA (rouge ou vert)
Plage de réglage	Élévation 100 MOA / Dérive 100 MOA
Graduation réglage	1 MOA par clic
Temp. fonctionnement / stockage	−25 °C à +60 °C / −30 °C à +60 °C
Alimentation	1× CR2032 (chargement latéral)
Dimensions (L × l × H)	46 × 36 × 32 mm
Poids	69,6 g
Étanchéité	IPX7
Autonomie	Jusqu’à ~60 000 h (niveau 5)

Guide d’utilisation (PDF) : Guide d’utilisation FastFire E — INSTR-0260 (REV2)
