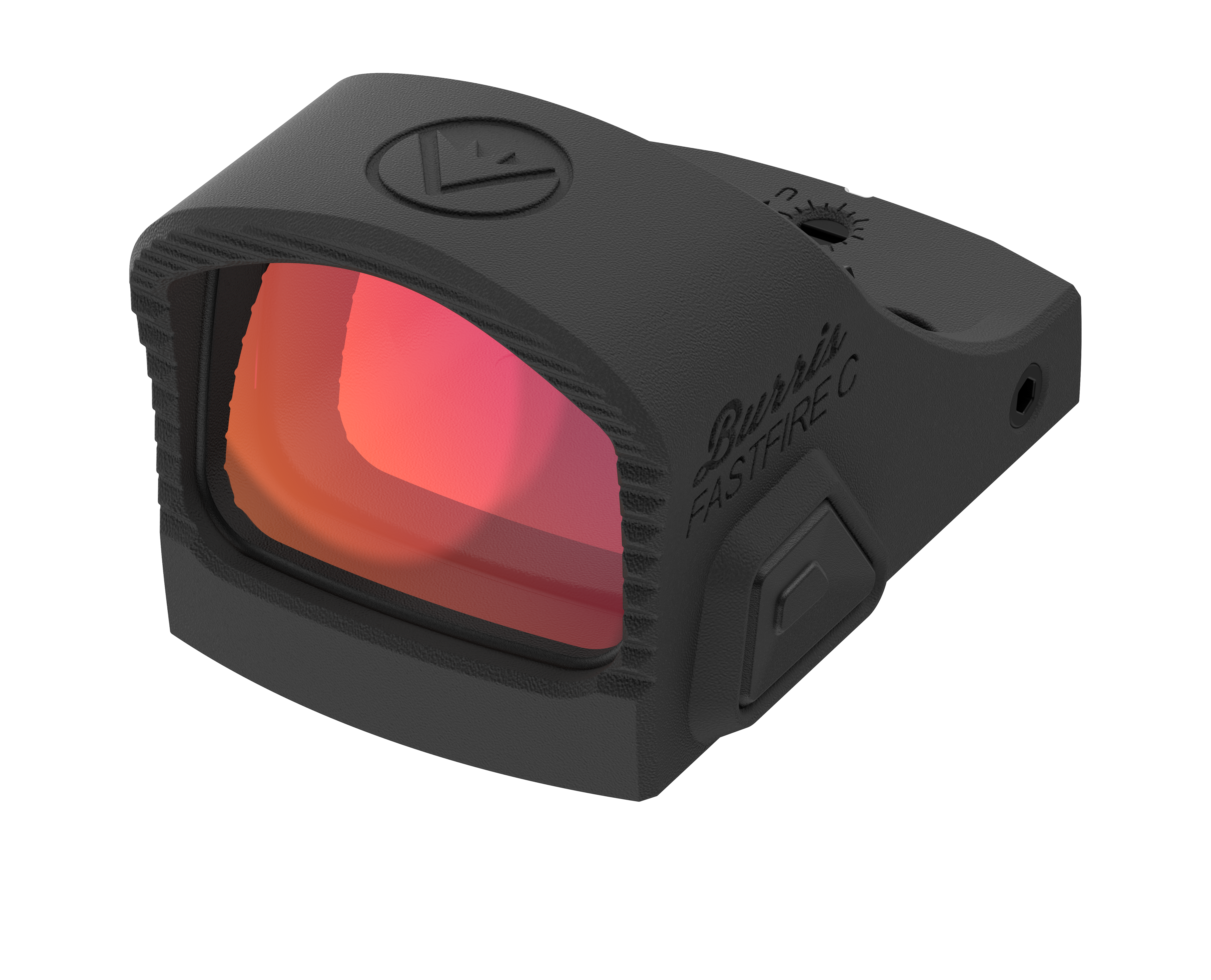

Burris FastFire® C — Micro viseur reflex à point rouge
Réf. : 300239 | Taille du point : 6 MOA | Batterie : 1× CR2032 (chargement par le dessous)
Notes techniques — Astigmatisme, point flou & conseils de réglage
• Astigmatisme : Un astigmatisme non corrigé ou des yeux secs peuvent donner au point l’aspect d’une étoile filante/comète. Vérifiez en regardant le point à travers l’appareil photo d’un téléphone (il doit être net), et/ou baissez la luminosité.
• Entraînement (pistolets) : Approchez le viseur de votre œil pour trouver le point, puis poussez lentement en gardant le point centré ; répétez jusqu’à ce que le mouvement devienne automatique.
• Montage — attention : Si vous voyez une petite lueur de l’émetteur en bas du champ de vision mais pas de point sur la fenêtre, le viseur est probablement monté à l’envers — retournez-le.
• Propreté de l’émetteur : Des traces, de l’huile ou de la poussière sur la petite lentille de l’émetteur peuvent rendre le point flou ou diffus. Soufflez la poussière, utilisez un pinceau doux pour lentille, puis (si besoin) un peu de nettoyant pour lentille sur une microfibre. Évitez les solvants agressifs ; ne touchez pas la LED.
• Astigmatisme : Un astigmatisme non corrigé ou des yeux secs peuvent donner au point l’aspect d’une étoile filante/comète. Vérifiez en regardant le point à travers l’appareil photo d’un téléphone (il doit être net), et/ou baissez la luminosité.
• Entraînement (pistolets) : Approchez le viseur de votre œil pour trouver le point, puis poussez lentement en gardant le point centré ; répétez jusqu’à ce que le mouvement devienne automatique.
• Montage — attention : Si vous voyez une petite lueur de l’émetteur en bas du champ de vision mais pas de point sur la fenêtre, le viseur est probablement monté à l’envers — retournez-le.
• Propreté de l’émetteur : Des traces, de l’huile ou de la poussière sur la petite lentille de l’émetteur peuvent rendre le point flou ou diffus. Soufflez la poussière, utilisez un pinceau doux pour lentille, puis (si besoin) un peu de nettoyant pour lentille sur une microfibre. Évitez les solvants agressifs ; ne touchez pas la LED.
1) Composants détaillés (Schéma du produit)
| N° | Composant | Fonction |
|---|---|---|
| 1 | Bouton alimentation / luminosité (gauche) | Permet de changer les niveaux manuellement ; appui long pour éteindre ; prend aussi en charge le mode Auto. |
| 2 | Capteur de luminosité (avant) | Gère l’Auto-Bright intelligent ; garder propre et non obstrué. |
| 3 | Vis d’élévation (haut) | Réglage vertical du point d’impact ; 4 MOA par cran ; 80 MOA au total. |
| 4 | Vis de dérive (droite) | Réglage horizontal du point d’impact ; 4 MOA par cran ; 80 MOA au total. |
| 5 | Fenêtre / lentille du viseur | Fenêtre de 22 × 17 mm ; sans parallaxe ; utilisation réelle en 1×. |
| 6 | Compartiment batterie inférieur (CR2032) | Installer avec le “+” vers le bas ; sécurisé lorsque l’optique est montée. |
| 7 | Hausse arrière amovible (optionnelle) | Hausse arrière optionnelle pour coïncider avec le guidon du pistolet. |
2) Contenu de la boîte & empreinte de montage
| Inclus | Empreinte / Visserie |
|---|---|
| Viseur FastFire C ; hausse arrière amovible ; cale 60 MOA (1°) ; Jeux de vis : (4) M4×0,7 6,5 mm, (4) M4×0,7 7,0 mm, (4) M3×0,5 7,5 mm, (4) 6-32 8,2 mm ; Outil de réglage/montage du viseur ; 1× batterie CR2032 ; chiffon pour lentille ; guide d’utilisation. |
Empreinte Shield RMSc™. Si votre culasse n’est pas RMSc, utilisez une plaque adaptatrice compatible. Couple : vis de montage ≈ 1 Nm. |
3) Compatibilité pistolets — longueurs de vis (sans cale vs avec cale)
| Modèle de pistolet | Sans cale | Avec cale |
|---|---|---|
| Springfield Hellcat | M4×0,7 6,5 mm | M4×0,7 7,0 mm |
| SIG Sauer P365 | M3×0,5 7,5 mm | M3×0,5 7,5 mm |
| S&W Shield Plus | 6-32 8,2 mm | 6-32 8,2 mm |
| Ruger Max-9 | M4×0,7 7,0 mm | M4×0,7 7,0 mm |
| Glock 43/43X/48 MOS | M4×0,7 6,5 mm | M4×0,7 7,0 mm |
| CZ P-10 S | M4×0,7 7,0 mm | M4×0,7 7,0 mm |
| Stoeger STR-9 | M4×0,7 6,5 mm | M4×0,7 7,0 mm |
| Beretta 80X Cheetah | M4×0,7 6,5 mm | M4×0,7 7,0 mm |
4) Notes sur la cale & la hausse arrière
- Cale 60 MOA : Bord épais vers l’avant = plus d’élévation haut ; bord épais vers l’arrière = plus d’élévation bas. (60 MOA ≈ 1,52 m à 91 m, 76 cm à 46 m, 38 cm à 23 m.)
- Hausse arrière : S’installe/se retire avec les mêmes vis de montage ; conçue pour coïncider avec le guidon du pistolet.
5) Alimentation, luminosité & mode Auto
- Niveaux manuels : 5 niveaux de luminosité (#1 Fort → #5 Faible) plus Auto (Auto-Bright intelligent).
- Comportement Auto : Lorsque rangé ou dans un étui, le point passe en ultra-faible pour économiser la batterie ; après ~5 heures, tout réglage manuel revient en mode Auto.
- Marche/Arrêt : Appui court pour changer la luminosité ; appui long pour éteindre.
- Autonomie : ~25 000 heures en mode moyen.
6) Zérotage
- Réglages : Utilisez l’outil fourni ou un petit tournevis plat. Chaque cran ≈ 4 MOA.
- Course : Élévation 80 MOA ; dérive 80 MOA.
- Direction : Élévation — Droite = Haut / Gauche = Bas. Dérive — Droite = Droite / Gauche = Gauche.
7) Environnement & entretien
- Résistant à l’eau IPX44 ; après exposition à de l’eau salée ou sale, rincer à l’eau distillée et sécher.
- Nettoyez les optiques d’abord avec une poire soufflante ou un pinceau doux ; puis avec un tissu/lotion pour lentille si besoin.
8) Caractéristiques rapides (référence)
| Caractéristique | Valeur |
|---|---|
| Grossissement | 1× (sans parallaxe, les deux yeux ouverts) |
| Fenêtre | 22 × 17 mm (0,87 × 0,67 po) |
| Réticule | Point rouge 6 MOA |
| Plage de réglage | Élévation 80 MOA / Dérive 80 MOA |
| Graduation de réglage | 4 MOA par cran |
| Température de fonctionnement / stockage | −20 °C à +60 °C / −30 °C à +60 °C |
| Alimentation | 1× CR2032 (chargement par le dessous) |
| Dimensions (L × l × H) | 40,8 × 25,1 × 24,9 mm (1,61 × 0,99 × 0,98 po) |
| Poids (optique seule) | ~12,5 g (0,44 oz) |
Guide d’utilisation (PDF) : Guide d’utilisation FastFire C — INSTR-9239
