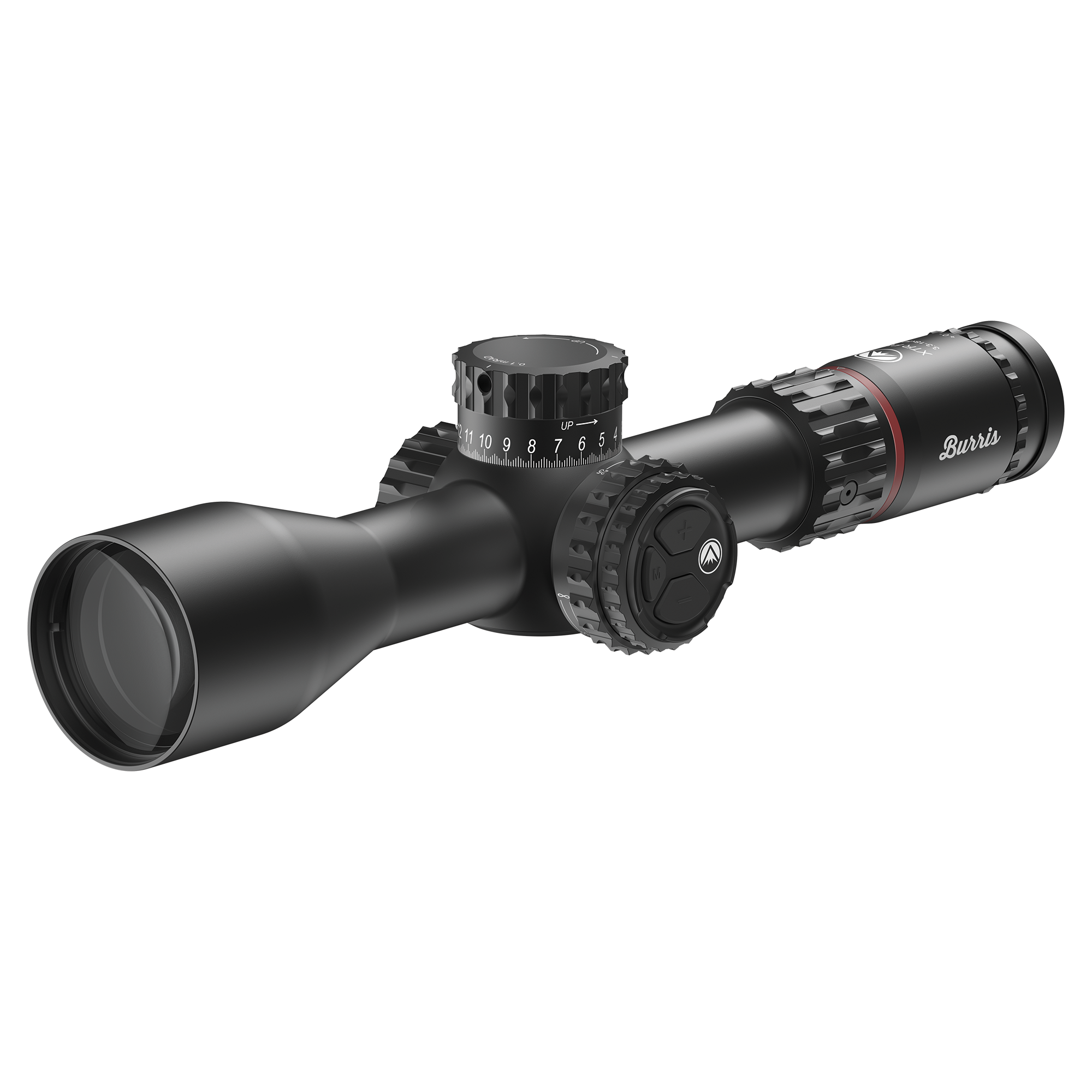

Burris XTR® PS — Lunette de Précision (KB)
Modèles & Réf. : 3,3–18×50 mm (Réf. 201220) | 5,5–30×56 mm (Réf. 201230)
Notes techniques :
- N’utilisez pas de piles rechargeables CR123 (16340). La lunette n’est pas conçue pour ces piles et cela peut l’endommager.
- Le niveau est important. Pour de meilleures performances à longue distance, mettez l’optique à niveau sur la carabine avec un écart ≤ 0,5° avant de régler le zéro.
- Compensation d’angle : Si votre télémètre applique déjà une compensation d’angle, désactivez la compensation d’angle XTR PS pour éviter une double correction.
- Niveau numérique : Si besoin, recalibrez le niveau affiché à l’écran via l’application après avoir mis physiquement la carabine/lunette à niveau.
La XTR PS est réglée en usine avec un décalage interne d’élévation de 20 MOA. Pour accéder à la plage complète de réglage d’élévation utilisable, nous recommandons d’associer la XTR PS à un rail de 20 MOA. L’utilisation d’un rail plat (0 MOA) réduira la plage d’élévation disponible et pourra limiter les réglages à longue distance.
1) Contenu de la boîte
- Lunette XTR PS
- Pile CR123
- Couvre-lentilles rabattables & pare-soleil
- Clé hexagonale
- Tourelle de dérive exposée (option d’échange)
- Guide d’utilisation & chiffon pour lentilles
2) Détail des composants (Schéma du produit)
| N° | Composant | Fonction |
|---|---|---|
| 1 | Oculaire / Bague de dioptrie | Mise au point du réticule selon votre œil (méthode rapide). |
| 2 | Bague de grossissement | Contrôle du zoom pour champ de vision ou détail. |
| 3 | Réglage latéral de parallaxe / Mise au point | Mise au point/aligne le plan d’image sur le réticule (suppression de la parallaxe). |
| 4 | Tourelle d’élévation PĒK | Tourelle mécanique rapide sans clic avec affichage numérique de la position (≈1/30 MIL de résolution, ≤19 MIL/tour). |
| 5 | Butée de retour au zéro | Retour rapide à votre réglage de visée ; à régler après le zéro. |
| 6 | Tourelle de dérive (avec capuchon) | Graduations 0,1 MIL ; rotation limitée (±4,6 MIL). Option tourelle exposée incluse. |
| 7 | Objectif / Lentille | Lentille principale de collecte de lumière (50 mm ou 56 mm). |
3) Montage (Colliers 34 mm)
| Sujet | Conseils |
|---|---|
| Type de colliers/rail | Utilisez des colliers 34 mm de qualité (ex : Burris Signature XTR) sur des rails de qualité (ex : Xtreme Tactical). |
| Mise à niveau | Mettez la lunette à niveau sur la carabine avec un écart ≤ 0,5° avant de régler le zéro (crucial pour le tir longue distance). |
| Réglage initial de parallaxe | Réglez la parallaxe près de la distance cible (3,3–18× : 23 m→∞ ; 5,5–30× : 18 m→∞), puis affinez. |
| Respectez le couple préconisé | Serrez les colliers/rails selon les spécifications du fabricant ; vérifiez à nouveau après la première séance de tir. |
4) Pile & Alimentation
- Type : 1× CR123A (alimente l’affichage, le réticule, le Bluetooth).
- Installation : Respectez la polarité indiquée à l’intérieur du compartiment ; gardez le capuchon bien orienté lors du serrage.
- Stockage : Pour un stockage de 1 mois, retirez la pile (les réglages sont conservés).
- Compatibilité : N’utilisez pas de piles rechargeables 16340.
5) Zérotage & Tourelles (Mécanique + Numérique)
| Commande | Fonctionnement |
|---|---|
| Élévation (PĒK) | Tourelle mécanique sans clic avec repères gravés 0,1 MIL ; capteur numérique interne ≈1/30 MIL. Jusqu’à 19 MIL par tour. |
| Butée de retour au zéro | Après le réglage de visée, desserrez les trois vis de la bague, tournez sur “0” (jusqu’à la butée), resserrez fermement (sans forcer). |
| Dérive | Capuchon d’origine ; tourelle exposée incluse. Course limitée ±4,6 MIL depuis le zéro. Sens horaire = GAUCHE ; antihoraire = DROITE. Graduations 0,1 MIL. |
| Zéro numérique (affichage) | Avec la tourelle mécanique sur “0”, utilisez l’appli/le menu pour régler à zéro l’affichage numérique de l’élévation afin que les deux correspondent. |
6) Affichage & Menus (Ce que vous voyez)
- Affichage principal : Élévation affichée en mètres, yards ou MIL (au choix dans l’appli).
- Outils vent : Réglage manuel de la vitesse/direction du vent avec corrections précises selon la distance.
- Niveau numérique : Choix du style Bulle/Bille ; sensibilité réglable.
- Densité d’altitude (DA) : Tableau de sélection rapide (−1 500 à 4 900 m par pas de 300 m ; plage réglable dans l’appli).
- Compensation d’angle : Distance en ligne de visée sur l’affichage ; correction d’angle appliquée si activée.
- Indicateur de batterie & minuteur : Affichage du niveau de batterie et minuteur à l’écran (bouton M : démarrer/pause/réinitialiser).
7) Connexion Appli & Balistique (BurrisConnect)
- Maintenez M 2 s pour ouvrir le menu → sélectionnez APP CONNECT.
- Dans l’appli, associez la lunette, puis créez votre profil Carabine + Balistique (munition, vitesse initiale, BC, DA, température, zéro).
- Téléchargez le profil → l’affichage indique PAIRED-UPDATING.
- Avec la tourelle mécanique sur “0”, appuyez sur Zero Elevation Knob dans l’appli.
- Renvoyez le profil à chaque modification des données balistiques ; l’écran APP CONNECT affiche le nom de la table active.
8) Caractéristiques — Référence rapide
| Spécification | 3,3–18×50 (Article 201220) | 5,5–30×56 (Article 201230) |
|---|---|---|
| Grossissement | 3,3–18× | 5,5–30× |
| Tube | 34 mm | 34 mm |
| Objectif | 50 mm | 56 mm |
| Champ de vision à 91 m (faible) | 11 m | 6,6 m |
| Champ de vision à 91 m (fort) | 2 m | 1,3 m |
| Dégagement oculaire (faible) | 90 mm | 85 mm |
| Dégagement oculaire (fort) | 88 mm | 95 mm |
| Plage d’élévation (totale) | 35 MIL | 26 MIL |
| Élévation par rotation (max) | Jusqu’à 19 MIL/tour | Jusqu’à 19 MIL/tour |
| Plage de dérive (totale) | 15 MIL (graduations 0,1 MIL) | 15 MIL (graduations 0,1 MIL) |
| Plage de parallaxe | 23 m → ∞ | 18 m → ∞ |
| Réticule | SCR 2 MIL, éclairage rouge/vert | SCR 2 MIL, éclairage rouge/vert |
| Plan du réticule | Premier plan focal | Premier plan focal |
| Longueur | 33,8 cm | 39,1 cm |
| Poids | 998 g | 1 063 g |
| Indice de protection | IPX7 | IPX7 |
| Température de fonctionnement | −29 °C à +60 °C | −29 °C à +60 °C |
| Température de stockage | −40 °C à +71 °C | −40 °C à +71 °C |
9) Subtensions du réticule (SCR 2 MIL)
Réticule MIL en forme d’arbre avec centre fin et grille graduée pour la dérive et la compensation, idéal pour le suivi et la mesure. Consultez les schémas du manuel pour le tableau complet des subtensions.
10) Dépannage rapide
- Décalage du zéro numérique : Relancez la fonction Zero Elevation Knob (HUD/application) avec la molette mécanique sur « 0 ».
- Balistique incorrecte à distance : Utilisez la fonction « truing » de l’application (ajustez MV/BC) puis rechargez le profil.
- Ajustement insuffisant : Vérifiez l’alignement du boîtier et du canon ; envisagez des colliers Signature avec inserts Pos-Align.
- Image/réticule flou : Vérifiez la mise au point du dioptre et de la parallaxe ; assurez-vous que la distance de la cible correspond au réglage de la parallaxe.
Produits pris en charge : lunette Burris XTR PS — Article 201220 et Article 201230.
Guide d’utilisation (PDF) : Guide d’utilisation XTR PS — INST-9201 (REV1)
