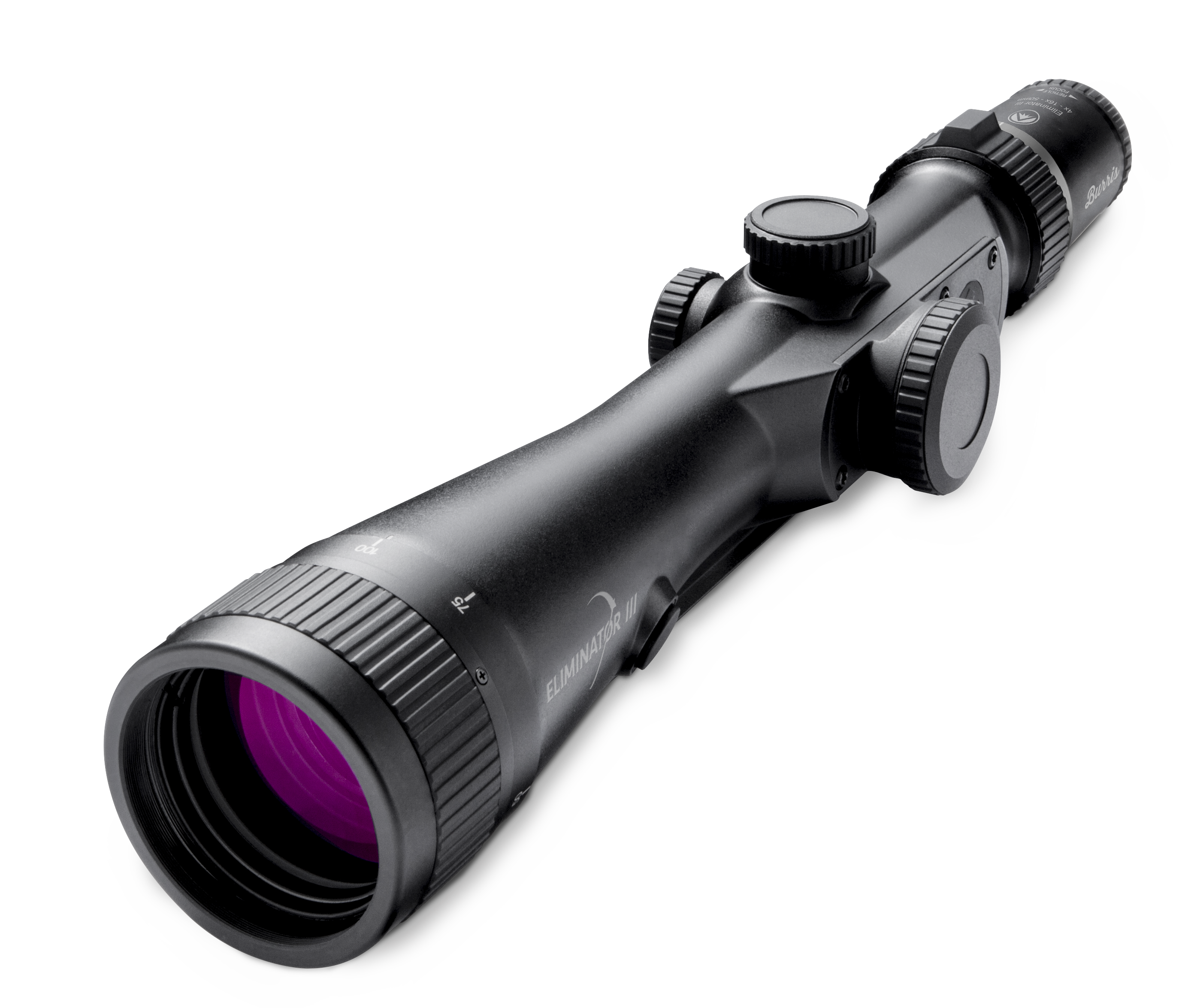

Burris Eliminator® III — LaserScope

Série : Eliminator III LaserScope #Article : 200116 #Article : 200119 #Article : 200120

1) Composants physiques

N° d'article	Composant	Fonction
1	Bouton Marche/Télémètre (Gauche)	Active l’électronique / mesure la distance de la cible ; affiche la distance, la valeur du vent et le point de compensation.
2	Bouton Marche/Télémètre (Droit)	Commande dupliquée pour une utilisation ambidextre.
3	Bouton Avancer	Permet d’avancer/confirmer dans les menus de configuration.
4	Bouton Haut	Augmente les valeurs / augmente la luminosité.
5	Bouton Bas	Diminue les valeurs / réduit la luminosité.
6	Couvercle de pile (CR123)	Contient la pile CR123 ; autocollant de configuration rapide à l’intérieur du capuchon.
7	Bague de parallaxe/mise au point (Objectif)	Réglage de la parallaxe et de la mise au point sur la cloche de l’objectif.
8	Tourelle d’élévation	Réglage du zéro (clics de 1/8 MOA).
9	Tourelle de dérive	Réglage du zéro (clics de 1/8 MOA).
10	Lentille objective	Lentille principale de collecte de lumière.
11	Oculaire & Dioptrie	Ajuste la netteté du réticule à l’œil.
12	Colliers de montage intégrés & écrous hexagonaux	Se fixent sur la base à fentes transversales ; serrer selon les spécifications.

Étape	Détail
Type de base	Utilisez une base à fentes transversales type Weaver ou Picatinny. Les bases Xtreme Tactical de Burris sont recommandées pour l’Eliminator III.
Préparation de la surface	Dégraissez le boîtier et les bases (surtout les trous de vis) et laissez sécher. Évitez tout contact avec la crosse ou les lentilles.
Dégagement oculaire	Épauler la carabine ; placez la lunette aussi en avant que possible tout en gardant un champ de vision complet.
Positionnement des colliers	Avec les colliers ouverts, placez les boulons de montage dans deux fentes de la base. Posez la lunette sur les boulons, balancez doucement de gauche à droite jusqu’à ce que le rail de la lunette soit bien à plat. Les colliers doivent saisir la lèvre de la base et le rail inférieur de la lunette.
Serrage & couple	Poussez la lunette vers l’avant pour la caler contre le recul, puis serrez les deux écrous hexagonaux à 5,6–7,9 N·m (50–70 in-lb). Serrez d’abord à la main, puis appliquez le couple de façon uniforme.
Bases MOA	Nous recommandons des bases 0 MOA avec toutes nos lunettes Eliminator. Les bases inclinées ne sont pas recommandées.

Avec l’aimable autorisation de Beretta Australie.

Parallaxe/Mise au point : Tournez la bague de parallaxe de l’objectif jusqu’à ce que le réticule ne bouge plus sur la cible lorsque vous bougez la tête.
Zérotage : Commencez à 23 m, puis à 91 m (carabine à percussion centrale) ou 46 m (22 LR/slug/muzzleloader/300 BLK subsonique). Les clics sont de 1/8 MOA à 91 m (32 clics = 2,5 cm à 23 m). Réindexez les tourelles à “0” après le zérotage.
