Installation des colliers Burris Signature.

Anneaux Burris Signature : Montage de précision pour un alignement optimal de la lunette de carabine

Aperçu

Une lunette de visée de qualité est un instrument de précision conçu pour offrir l’image la plus nette et la plus lumineuse possible. Un montage correct est essentiel pour garantir la précision et faire en sorte que votre point de visée corresponde à votre point d’impact. Les colliers Signature Burris apportent une solution avancée aux problèmes d’alignement courants, offrant des performances supérieures, une meilleure protection de la lunette et une installation facile.

Pourquoi un montage correct de la lunette est important

• Les optiques de précision nécessitent que la lumière passe directement par le centre des lentilles.
• Un mauvais alignement entre le canon de votre carabine et la lunette provoque un décalage du point d’impact.
• Les causes fréquentes incluent des variations d’alignement du boîtier, des tolérances des trous de montage et des différences entre les colliers et la base.
• Un réglage excessif des tourelles internes réduit les performances — perte de luminosité, reflets, problèmes de parallaxe et plage de réglage diminuée.

La solution des colliers Signature Burris

La solution idéale consiste à aligner l’ensemble de la lunette avec le canon — et non simplement à compenser en interne. Les colliers Signature Burris sont équipés d’inserts décalés brevetés Posi-Align, qui permettent de repositionner physiquement la lunette pour un alignement parfait.

Caractéristiques principales

• Inserts décalés pour corriger précisément la position de la lunette.
• Inserts zéro (“0”) inclus pour un montage standard.
• Kit d’inserts décalés optionnel (réf. 626019) comprenant :
  • ±5 (≈ 12,7 cm à 91 m)
  • ±10 (≈ 25,4 cm à 91 m)
  • ±20 (≈ 50,8 cm à 91 m)
• Les inserts combinés permettent un réglage jusqu’à environ 76 cm à 91 m.

Correction des inserts décalés (à 91 m)

Espacement des colliers (cm)
	8,9	9,5	10,2	10,8	11,4	12,1	12,7	13,3	14,0	14,6	15,2
Décalage (mm)	Déplacement du point d’impact (cm à 91 m) selon l’espacement des colliers
0,13	13,1	12,2	11,4	10,7	10,2	9,7	9,1	8,6	8,4	7,9	7,6
0,25	26,2	24,4	22,9	21,6	20,3	19,3	18,3	17,5	16,5	17,0	15,2
0,38	39,3	36,6	34,3	32,3	30,5	29,0	27,4	26,2	24,9	23,9	22,9
0,51	52,3	48,8	45,7	43,0	40,6	38,6	36,6	34,8	33,3	31,8	30,5
0,64	65,4	61,0	57,2	53,7	50,8	48,0	45,7	43,4	41,9	39,6	38,1
0,76	78,5	73,2	68,6	64,4	61,0	57,7	54,9	52,3	49,8	47,6	45,7

Les valeurs indiquent le déplacement approximatif du point d’impact en centimètres à 91 m selon l’espacement des colliers (d’axe à axe).

Les colliers Signature Burris offrent plusieurs façons d’obtenir la même correction en combinant les inserts décalés à l’avant et à l’arrière. Par exemple, une correction de 0,25 mm (10) peut être réalisée avec un jeu d’inserts ±10, ou en répartissant l’ajustement avec deux jeux de ±5. Une correction de 0,51 mm (20) peut être obtenue avec un jeu de ±20, en combinant deux jeux de ±10 (un dans chaque collier), ou en plaçant des inserts ±20 dans un collier et 0 dans l’autre. Cette flexibilité permet de répartir la correction sur les deux colliers, ce qui réduit la contrainte sur le tube de la lunette tout en affinant l’alignement. D’autres combinaisons d’inserts ±5, ±10 et ±20 permettent d’obtenir des valeurs intermédiaires comme 0,38 mm, 0,64 mm, 0,76 mm, jusqu’à 0,89 mm de correction totale.

Disponibilité des inserts selon la taille du collier

• Colliers 1"
  • Inserts zéro inclus
  • Kits complets d’inserts décalés disponibles séparément (±5, ±10, ±20)
• Colliers 30 mm
  • Incluent uniquement les inserts zéro et ±10
• Colliers 34 mm
  • Incluent les inserts zéro, ±10 et ±20

Comment utiliser les colliers Signature

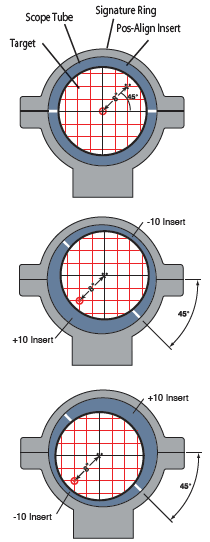

Examinez l’illustration (à droite) pour comprendre comment les colliers Burris Signature avec inserts Posi-Align permettent un alignement précis de la lunette. Ce système corrige le point d’impact sans avoir à trop ajuster votre lunette en interne.

Étape 1 : Installation initiale

• Installez les inserts “0” et tirez un groupement.
• Mesurez la distance entre le point visé et le point d’impact.

Étape 2 : Choisir la combinaison d’inserts

• Déterminez la correction nécessaire et choisissez la paire d’inserts appropriée.
• Les colliers avant et arrière peuvent être utilisés pour obtenir l’ajustement souhaité.
• La combinaison des inserts permet de corriger de grands écarts — même plusieurs mètres à distance.
• Utilisez toujours un insert “+” et un insert “−” de la même valeur.
• N’utilisez jamais deux inserts “+” ou deux “−” dans le même collier.
• Les inserts peuvent être tournés sur 360° pour affiner la correction dans n’importe quelle direction.

Étape 3 : Ajuster le collier avant

1. Identifiez la direction de votre groupement par rapport au centre.
2. Tournez les inserts d’environ 45° vers cette direction.
3. Placez l’insert “−” du côté du point d’impact.
4. Placez l’insert “+” à l’opposé du point d’impact.
5. Cela oriente l’avant de la lunette vers le bon alignement.

Étape 4 : Ajuster le collier arrière

1. Le collier arrière déplace la lunette dans la direction opposée à celle du collier avant.
2. Installez l’insert “+” du côté de la correction souhaitée.
3. Installez l’insert “−” à l’opposé de la correction.
4. Cela permet un réglage précis de l’alignement vertical et horizontal.

Étape 5 : Vérification et réglage fin

• Tirez un nouveau groupement pour vérifier la correction.
• Si vous êtes à moins de 8 cm environ, utilisez les tourelles de votre lunette pour le réglage final.

Astuce clé : Utilisez les inserts pour orienter physiquement votre lunette vers l’impact. Cela préserve la clarté optique et maximise la plage d’ajustement.

Avantages au-delà de l’alignement

• Protège votre lunette : Les inserts synthétiques évitent les rayures et les dommages.
• Meilleure adhérence : Plus besoin de roder les colliers.
• Moins de contraintes : Les inserts auto-centrants évitent les tensions mécaniques.
• Compatibilité étendue : Fonctionne avec la plupart des systèmes de montage.

Installation

L’installation est similaire à celle des colliers standards. Sélectionnez les inserts adaptés à votre configuration et à la correction souhaitée, puis montez-les selon les procédures habituelles.

Résumé

Les colliers Burris Signature offrent une solution de montage précise, réglable et sans contrainte. Ils améliorent la précision, préservent l’intégrité de la lunette et garantissent des performances optimales sans compromis.

Visitez BurrisOptics.com
